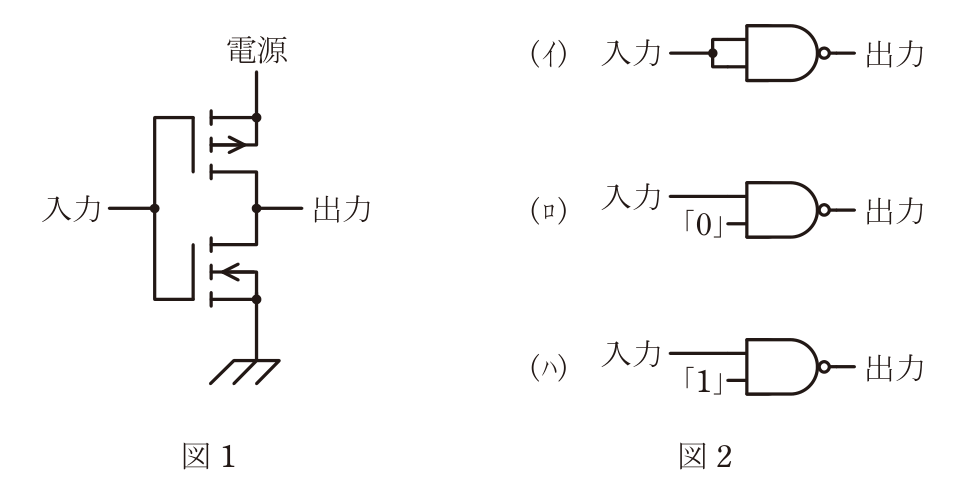

図1の回路は,p チャネル MOS FET と n チャネル MOS FET を直列にしたものである。p チャネルは電源側にあり,n チャネルは接地側にある。両ゲートは共通の入力に接続され,両ドレインの接続点が出力となる。これは CMOS インバータである。
・入力「0」:p チャネルがオン,n チャネルがオフ → 出力は電源側につながり「1」
・入力「1」:p チャネルがオフ,n チャネルがオン → 出力は接地側につながり「0」

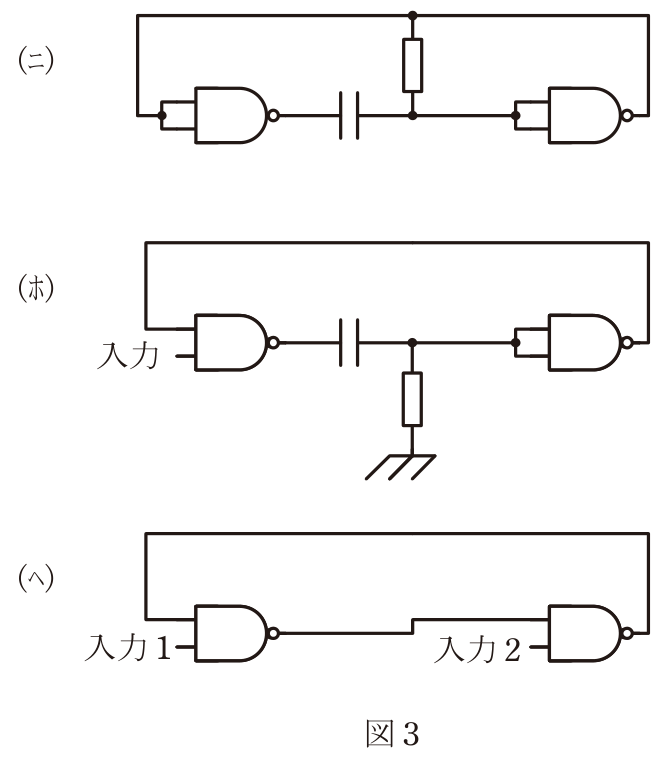

したがって図1の真理値表は NOT(入力 0→出力 1,入力 1→出力 0)である。
