第二級海上特殊無線技士2022年10月試験無線工学問 19

2022年10月試験第二級海上特殊無線技士無線工学問19

難度

やや易

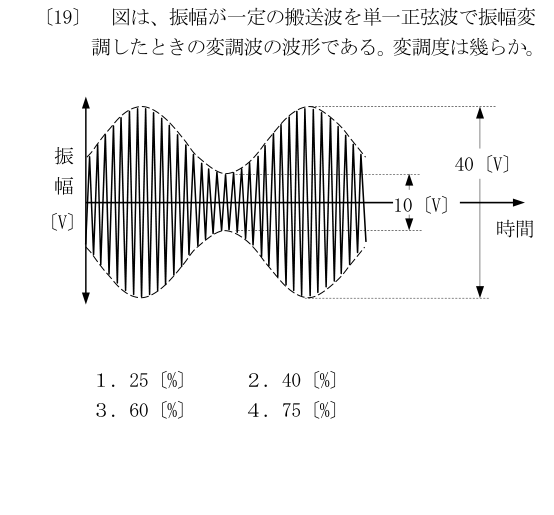

図は、振幅が一定の搬送波を単一正弦波で振幅変調したときの変調波の波形である。変調度は幾らか。振 40〔V〕幅 10〔V〕〔V〕時間

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

図の最大・最小の振れ幅を同じ基準で40V、10Vと読み、m=(40−10)/(40＋10)=0.60、すなわち60%となる。両方を半分の包絡線振幅に直しても比は同じである。

1: 25〔%〕
誤り。10/40=25%は図の最大・最小の振れ幅の比であって、AM変調度ではない。変調度は両者の差を和で割る。
2: 40〔%〕
誤り。変調度は(40−10)/(40＋10)=0.60である。40Vという図の値そのものを40%と読み替えることはできない。
3: 60〔%〕
正しい。図の最大・最小の振れ幅を同じ基準で40V、10Vと読み、m=(40−10)/(40＋10)=0.60、すなわち60%となる。両方を半分の包絡線振幅に直しても比は同じである。
4: 75〔%〕
誤り。(40−10)/40=75%では分母が違う。AM変調度の分母は最大と最小の和であり、正しくは30/50=60%となる。
