第二級海上特殊無線技士2023年2月試験無線工学問 17

2023年2月試験第二級海上特殊無線技士無線工学問17

難度

やや易

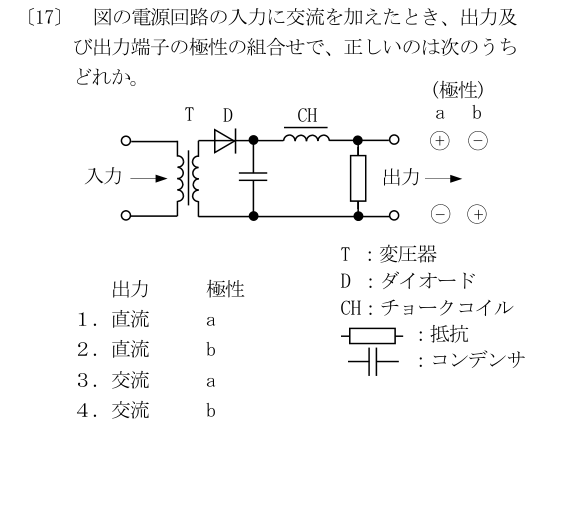

図の電源回路の入力に交流を加えたとき、出力及び出力端子の極性の組合せで、正しいのは次のうちどれか。 (極性) T D CH a b + - 入力出力 - + T ：変圧器 D ：ダイオード出力極性 CH：チョークコイル

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

ダイオードDが上側へ向かう一方向の電流を通し、コンデンサとチョークCHが脈動を小さくするので出力は直流となる。上側が＋、下側が－で、図の極性aに一致する。

1: 直流 a
正しい。ダイオードDが上側へ向かう一方向の電流を通し、コンデンサとチョークCHが脈動を小さくするので出力は直流となる。上側が＋、下側が－で、図の極性aに一致する。
2: 直流 b
誤り。出力が直流である点はよいが、極性bは上側が－で逆である。Dの向きから上側の出力端子が＋となる極性aを選ぶ。
3: 交流 a
誤り。極性aはよいが、Dで整流して平滑する電源回路なので、出力を交流とする点が違う。残る脈動があっても出力の種類は直流である。
4: 交流 b
誤り。整流・平滑回路の出力を交流とする点と、極性をbとする点の両方が違う。正しくは直流・極性aである。
