正しい。交流入力を整流器で直流に変換して蓄電池に接続し、インバータで交流に戻して交流出力を得る。
2026年2月試験 第一級陸上特殊無線技士 無線工学 問22
難度
やや易

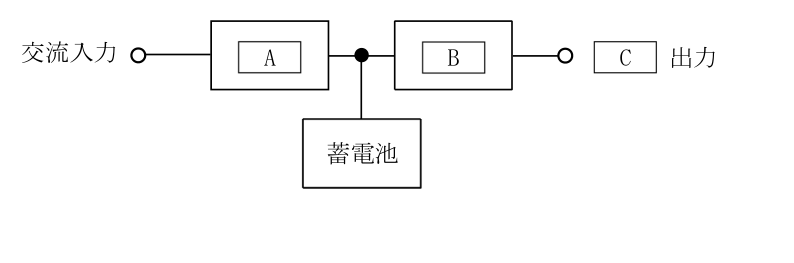

図は、無停電電源装置の基本的な構成例を示したものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
A：発電機、B：インバータ、C：直流
不適切。交流入力を蓄電池に接続できる直流へ変換するAは発電機ではなく整流器であり、出力も交流である。
- 2
A：整流器、B：インバータ、C：直流
不適切。AとBは適切だが、インバータ後の出力は直流ではなく交流である。
- 3
A：整流器、B：インバータ、C：交流
正しい。交流入力を整流器で直流に変換して蓄電池に接続し、インバータで交流に戻して交流出力を得る。
- 4
A：インバータ、B：整流器、C：直流
不適切。交流入力側には整流器、出力側にはインバータを配置するため、AとBが逆であり、出力も交流である。
- 5
A：インバータ、B：整流器、C：交流
不適切。Cは適切だが、交流入力側のAは整流器、交流出力側のBはインバータである。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第一級陸上特殊無線技士 2026年2月 09:30 A版 JZ82A 無線工学 問22（問題・正答）。解説と図の切出しは過去問AIが作成・加工。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
