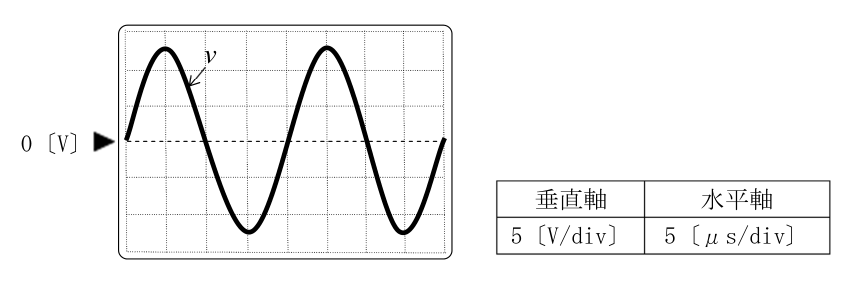

オシロスコープを用いて正弦波交流電圧vを観測したとき、図に示す波形が得られた。このとき、vの実効値V及び周波数fの値の組合せとして、最も近いものを下の番号から選べ。ただし、オシロスコープの設定は表に示すものとする。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

波高値は約2.5div×5〔V/div〕＝12.5〔V〕なので、実効値は12.5/√2≒8.8〔V〕。周期は4div×5〔μs/div〕＝20〔μs〕で、f＝1/T＝50〔kHz〕となる。

1: V：8.8〔V〕、f：25〔kHz〕
不適切。実効値は約8.8〔V〕だが、1周期は4div×5〔μs/div〕＝20〔μs〕なので周波数は50〔kHz〕である。
2: V：8.8〔V〕、f：50〔kHz〕
正しい。波高値は約2.5div×5〔V/div〕＝12.5〔V〕なので、実効値は12.5/√2≒8.8〔V〕。周期は4div×5〔μs/div〕＝20〔μs〕で、f＝1/T＝50〔kHz〕となる。
3: V：12.5〔V〕、f：25〔kHz〕
不適切。12.5〔V〕は波高値であって実効値ではなく、周波数も50〔kHz〕である。
4: V：12.5〔V〕、f：50〔kHz〕
不適切。周波数50〔kHz〕は適切だが、12.5〔V〕は波高値であり、正弦波の実効値は約8.8〔V〕である。
