2026年6月試験 第一級陸上特殊無線技士 無線工学 問18

各選択肢の解説

1

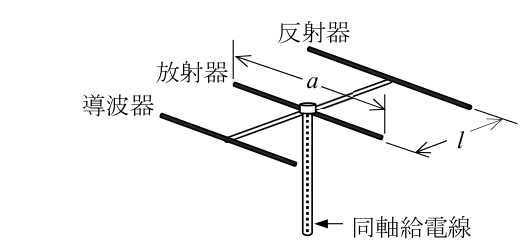

放射器の長さa は、ほぼ1 / 2 波長である。

八木・宇田アンテナの放射器は半波長共振素子を基本とするため正しい記述である。

2

放射器と反射器の間隔l を1 / 2 波長程度にして用いる。

放射器と反射器の間隔は通常、1/2波長よりかなり短く設定されるため、設問が求める誤った記述である。

3

反射器は、放射器より少し長く、誘導性のインピーダンスとして働く。

反射器は放射器よりやや長くして誘導性を持たせるため正しい記述である。

4

最大放射方向は、放射器から見て導波器の方向に得られる。

導波器側が前方となり、その方向に主ビームが形成されるため正しい記述である。

5

導波器の数を増やすことによって、より利得を高くすることができる。

導波器を追加すると一般に指向性が鋭くなり、利得を高められるため正しい記述である。
