2026年6月試験 第一級陸上特殊無線技士 無線工学 問22

各選択肢の解説

1

通常(非停電時)、負荷への電力の大部分は鉛蓄電池から供給される。

通常時は整流装置が負荷へ給電しながら蓄電池を浮動充電するので誤りである。

2

鉛蓄電池は、整流装置の出力側に負荷と並列に接続する。

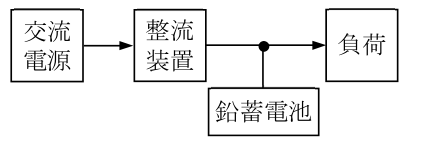

図のとおり、整流装置の直流出力に負荷と鉛蓄電池を並列接続するため正しい。

3

鉛蓄電池が負荷電流の大きな変動を吸収するため、直流出力電圧が不安定である。

蓄電池が負荷変動を吸収することで直流出力電圧は安定化されるため、「不安定」は誤りである。

4

鉛蓄電池には、負荷電流に比例した電流で充電を行う。

浮動充電では蓄電池を所定の浮動充電電圧に保つものであり、負荷電流に比例した電流で充電する方式ではない。

5

停電などの非常時において、鉛蓄電池から負荷に電力を供給するときの瞬断がある。

蓄電池が常時負荷と並列接続されているため、停電時には瞬断なく給電を継続できるので誤りである。
