第一級陸上特殊無線技士2026年6月試験無線工学問 3

2026年6月試験第一級陸上特殊無線技士無線工学問3

難度

やや易

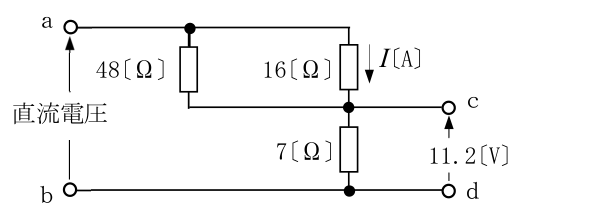

図に示す回路において、端子ab間に直流電圧を加えたところ、端子cd間に11.2〔V〕の電圧が現れた。16〔Ω〕の抵抗に流れる電流I〔A〕の値として、正しいものを下の番号から選べ。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

I7＝11.2〔V〕/7〔Ω〕＝1.6〔A〕。48〔Ω〕∥16〔Ω〕＝12〔Ω〕だから並列部電圧は1.6〔A〕×12〔Ω〕＝19.2〔V〕。したがってI＝19.2〔V〕/16〔Ω〕＝1.2〔A〕。

1: 0.2〔A〕
誤り。7〔Ω〕の電流は11.2/7＝1.6〔A〕である。48〔Ω〕と16〔Ω〕の並列合成抵抗は12〔Ω〕なので、その両端電圧は1.6×12＝19.2〔V〕となり、16〔Ω〕の電流は19.2/16＝1.2〔A〕である。
2: 0.5〔A〕
誤り。並列部の電圧19.2〔V〕を16〔Ω〕で割る必要があり、I＝1.2〔A〕となる。
3: 0.9〔A〕
誤り。端子cd間の11.2〔V〕は7〔Ω〕抵抗の電圧であり、これを16〔Ω〕抵抗へ直接適用することはできない。正しくはI＝1.2〔A〕である。
4: 1.2〔A〕
正しい。I7＝11.2〔V〕/7〔Ω〕＝1.6〔A〕。48〔Ω〕∥16〔Ω〕＝12〔Ω〕だから並列部電圧は1.6〔A〕×12〔Ω〕＝19.2〔V〕。したがってI＝19.2〔V〕/16〔Ω〕＝1.2〔A〕。
5: 3.7〔A〕
誤り。抵抗の並列・直列関係に基づく計算結果1.2〔A〕を大きく上回る。
