2026年6月試験 第一級陸上特殊無線技士 無線工学 問6
難度
やや易

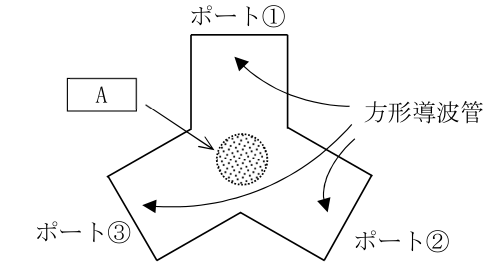

次の記述は、図に示す導波管サーキュレータについて述べたものである。[A]、[B]、[C]内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の内には、同じ字句が入るものとする。(1) Y接合した方形導波管の接合部の中心に円柱状の[A]を置き、この円柱の軸方向に適当な大きさの[B]を加えた構造である。(2) TE₁₀モードの電磁波をポート①へ入力するとポート②へ、ポート②へ入力するとポート③へ、ポート③へ入力するとポート①へそれぞれ出力し、それぞれ他のポートへの出力は極めて小さいので、各ポート間に[C]がない。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
A：フェライト、B：静磁界、C：可逆性
正しい。導波管サーキュレータは、磁化したフェライトの非相反特性を利用して信号を一定方向へ循環させるため、ポート間に可逆性がない。
- 2
A：フェライト、B：静電界、C：トレーサビリティ
誤り。フェライトは適切だが、加えるのは静磁界であり、この性質はトレーサビリティではなく非可逆性である。
- 3
A：セラミックス、B：静磁界、C：トレーサビリティ
誤り。中心に置くのは一般のセラミックスではなくフェライトであり、Cもトレーサビリティではない。
- 4
A：セラミックス、B：静電界、C：可逆性
誤り。Cは「可逆性がない」という文として整うが、Aはフェライト、Bは静磁界でなければならない。
