2026年6月試験 第一級陸上特殊無線技士 無線工学 問5

各選択肢の解説

1

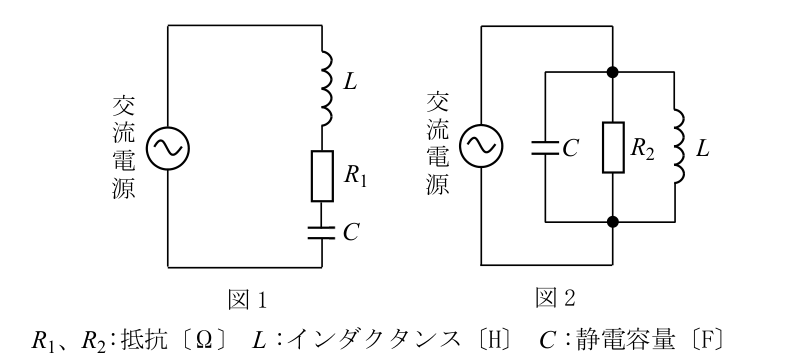

図1の共振回路のQ(尖鋭度)は、Q＝ω₀CR₁である。

誤っているため正答。図1は直列RLC共振回路であり、Q＝ω₀L/R₁＝1/(ω₀CR₁)である。ω₀CR₁はその逆数に相当する。

2

図1の共振時の回路の合成インピーダンスは、R₁である。

正しい記述。共振時はω₀L＝1/(ω₀C)となり、誘導性リアクタンスと容量性リアクタンスが相殺されるため、合成インピーダンスはR₁となる。

3

図2の共振回路のQ(尖鋭度)は、Q＝R₂/(ω₀L)である。

正しい記述。図2の並列RLC共振回路では、抵抗R₂がLおよびCと並列に接続され、QはR₂/(ω₀L)（同値にω₀CR₂）で表される。

4

図2の共振角周波数ω₀は、ω₀＝1/√(LC)である。

正しい記述。理想的なLC並列共振ではサセプタンスが相殺される条件からω₀＝1/√(LC)となる。
