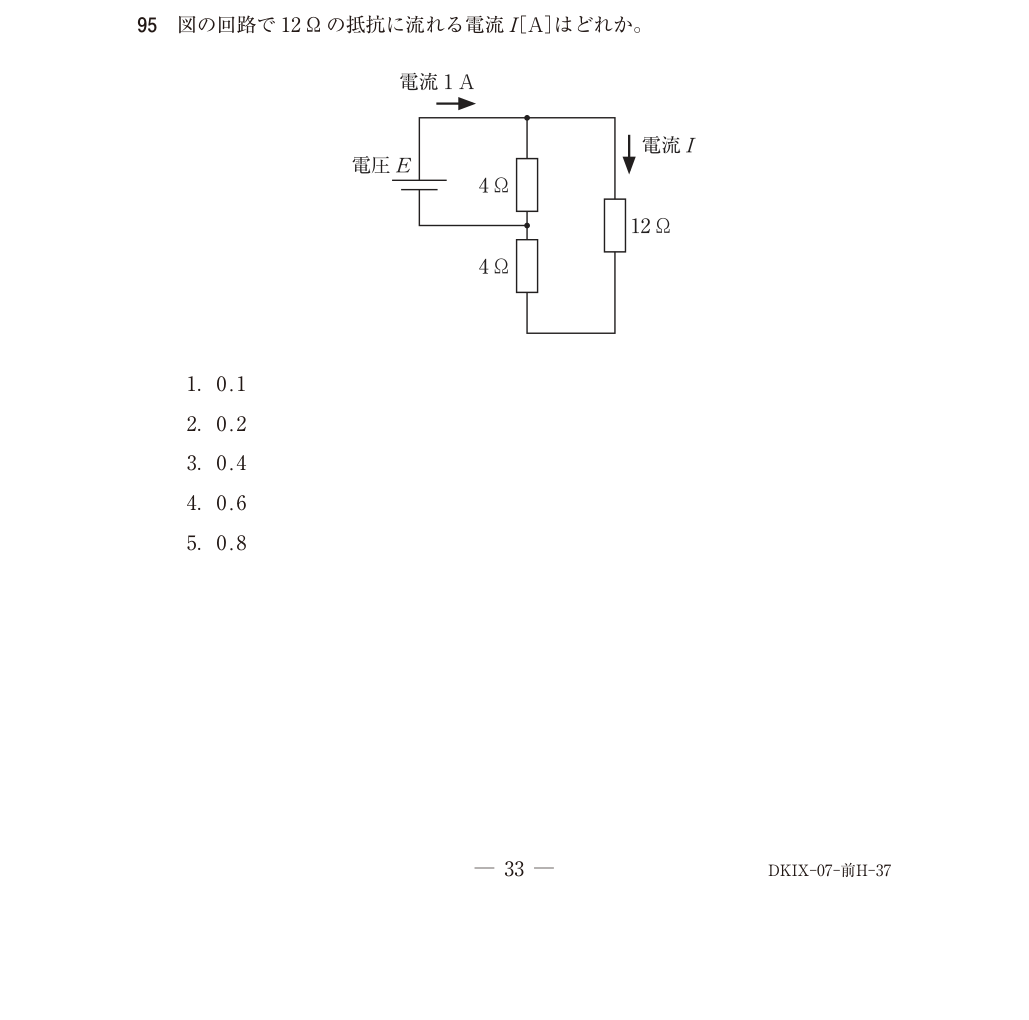

令和7年度 臨床検査技師 午前 問95

各選択肢の解説

1

0.1

0.1Aでは16Ωの枝に必要な電圧が1.6Vとなり、4Ωの並列枝との全電流は0.5Aです。図の全電流1Aに合いません。

2

0.2

正しい選択肢です。16Ωの枝に流れる電流は、電流分配でも1×4/(4＋16)＝0.2Aと求められます。

3

0.4

0.4Aでは16Ωの枝の電圧が6.4Vとなり、4Ωの枝と合わせた全電流は2Aです。図の条件の2倍になります。

4

0.6

0.6Aでは16Ωの枝の電圧が9.6Vとなり、全電流は3Aです。全電流1Aの条件には合いません。

5

0.8

0.8Aは中央上側4Ωの枝に流れる電流です。12Ωを含む16Ωの枝の電流0.2Aと取り違えないようにします。
