図は非反転端子が接地され、入力がR₁を通って反転端子aへ入り、R₂が負帰還する反転増幅回路。
2025年9月試験 1級電気通信工事施工管理技士 問題A 問17
難度
標準

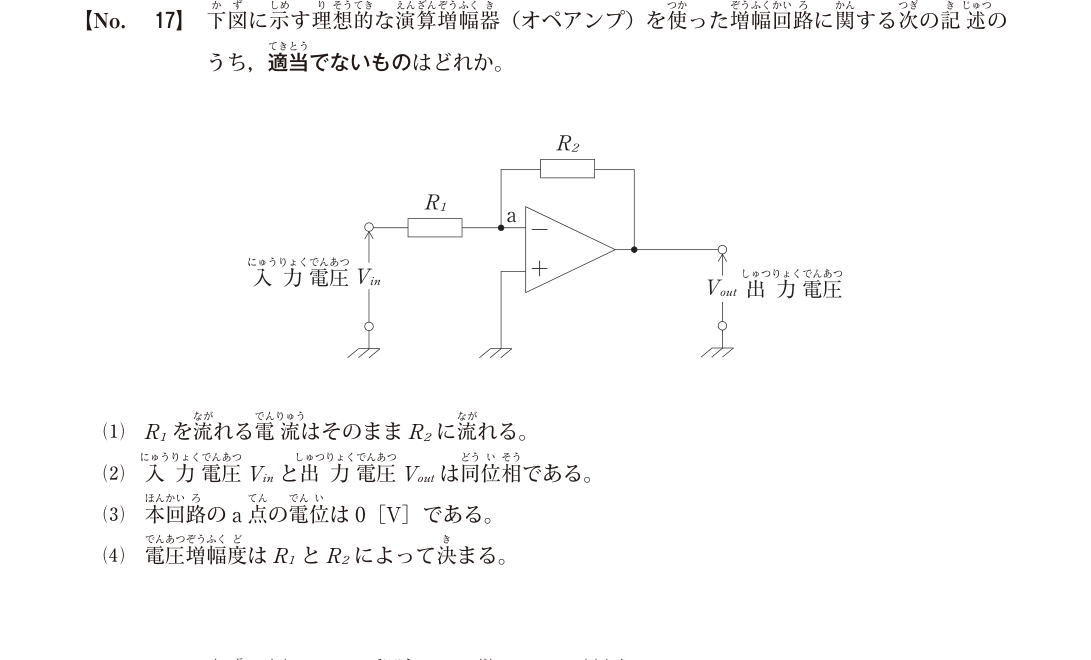

下図に示す理想的な演算増幅器（オペアンプ）を使った増幅回路に関する次の記述のうち，適当でないものはどれか。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
理想動作ではa点が仮想接地の0 V、利得は−R₂/R₁なので出力は入力と逆位相。同位相とする2が不適当。
各選択肢の解説
- ア
R₁を流れる電流はそのままR₂に流れる。
理想オペアンプ入力には電流が流れず、R₁の電流はa点を経てR₂へ流れる。
- イ
入力電圧V_inと出力電圧V_outは同位相である。
V_out=−(R₂/R₁)V_inなので出力は入力と逆位相。同位相という記述が誤り。
- ウ
本回路のa点の電位は0［V］である。
非反転端子が接地され負帰還が働くため、a点もほぼ0 Vの仮想接地となる。
- エ
電圧増幅度はR₁とR₂によって決まる。
電圧利得の絶対値はR₂/R₁で、二つの抵抗比で決まる。
