図のR-2RラダーではD₃、D₂、D₁、D₀の重みが順に1/2、1/4、1/8、1/16。
2025年9月試験 1級電気通信工事施工管理技士 問題A 問18
難度
標準

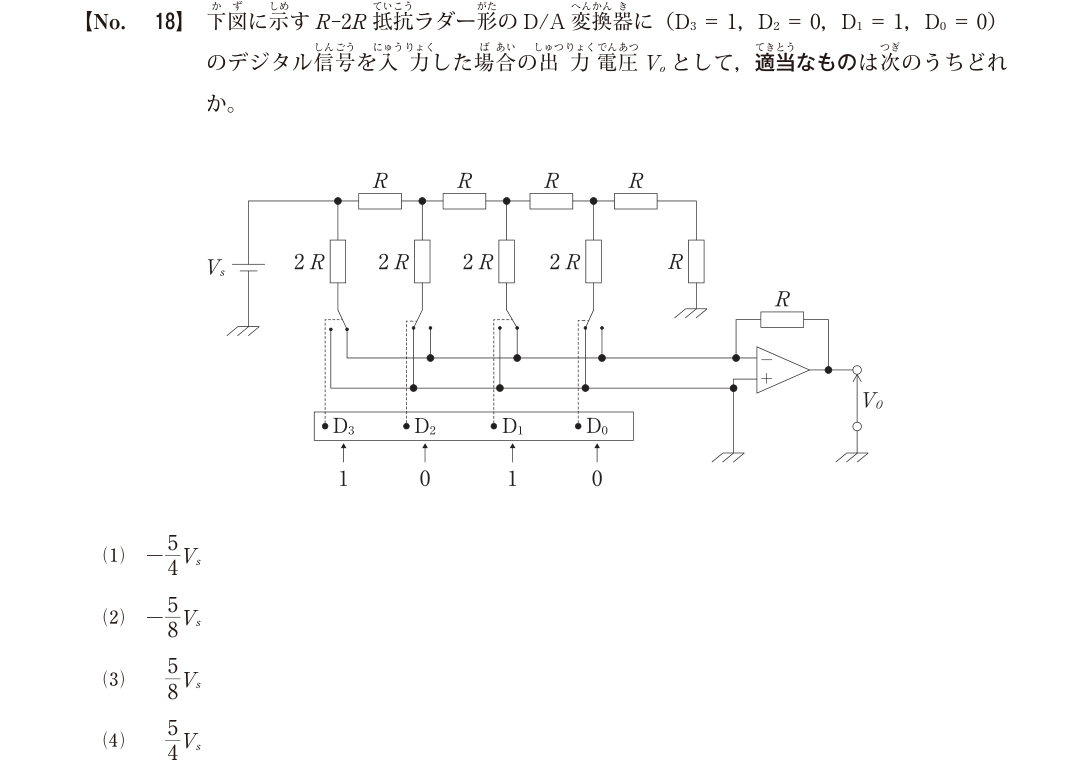

下図に示すR-2R抵抗ラダー形のD/A変換器に（D₃＝1，D₂＝0，D₁＝1，D₀＝0）のデジタル信号を入力した場合の出力電圧V_oとして，適当なものは次のうちどれか。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
入力1010により有効なのはD₃とD₁で、重みの和は1/2+1/8=5/8。出力段が反転増幅器なのでV_o=−5V_s/8。正答2。
各選択肢の解説
- ア
−(5/4)V_s
−5V_s/4は重み5/8を2倍し過ぎており、図のラダーの最大出力範囲にも合わない。
- イ
−(5/8)V_s
−5V_s/8はD₃とD₁の重み1/2+1/8に反転出力の符号を付けた値。
- ウ
(5/8)V_s
+5V_s/8は大きさは合うが、反転入力のオペアンプの符号を落としている。
- エ
(5/4)V_s
+5V_s/4は符号も重みも誤り。二つの1ビットを単純に足す回路ではない。
