図の上下のダイオードと直流電源E₁、E₂は、出力をE₁より上げずE₂より下げない振幅制限を作る。
2025年9月試験 1級電気通信工事施工管理技士 問題A 問19
難度
標準

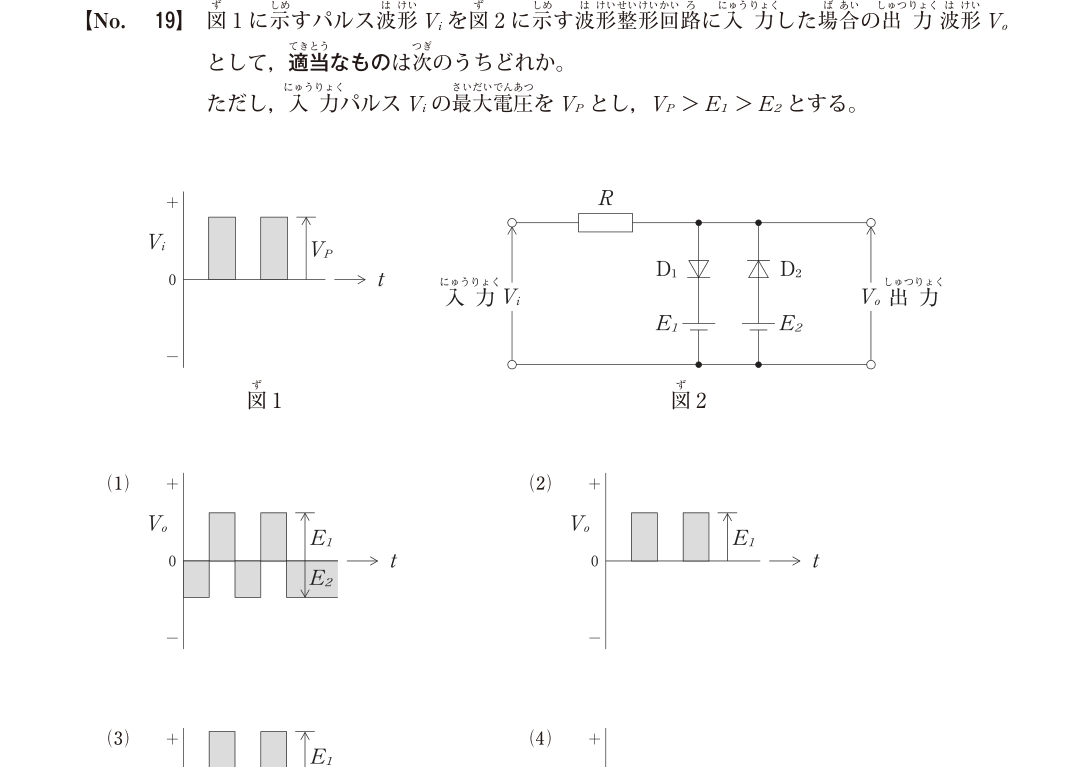

図1に示すパルス波形V_iを図2に示す波形整形回路に入力した場合の出力波形V_oとして，適当なものは次のうちどれか。ただし，入力パルスV_iの最大電圧をV_Pとし，V_P＞E₁＞E₂とする。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
入力が0の間も出力はE₂に保持され、パルス時はE₁で頭打ちとなる。E₂の台とE₁への立上りを示す波形4が正答。
各選択肢の解説
- ア
図示波形：非パルス時−E₂，パルス時E₁
波形1はパルスの間に負側へ振れるが、下限側のクランプにより出力はE₂より下がらない。
- イ
図示波形：非パルス時0，パルス時E₁
波形2は非パルス時を0 Vとするが、図の下限電源によりE₂に保たれる。
- ウ
図示波形：非パルス時0，パルス時E₁＋E₂
波形3は0 V基準のパルスで、下限がE₂へ持ち上がる効果を表していない。
- エ
図示波形：非パルス時E₂，パルス時E₁
波形4は非パルス時E₂、パルス時E₁を示し、上下の制限と一致する。
