直列回路のリアクタンスはX_L−X_C=2−1=1 Ω。
2025年9月試験 1級電気通信工事施工管理技士 問題A 問4
難度
標準

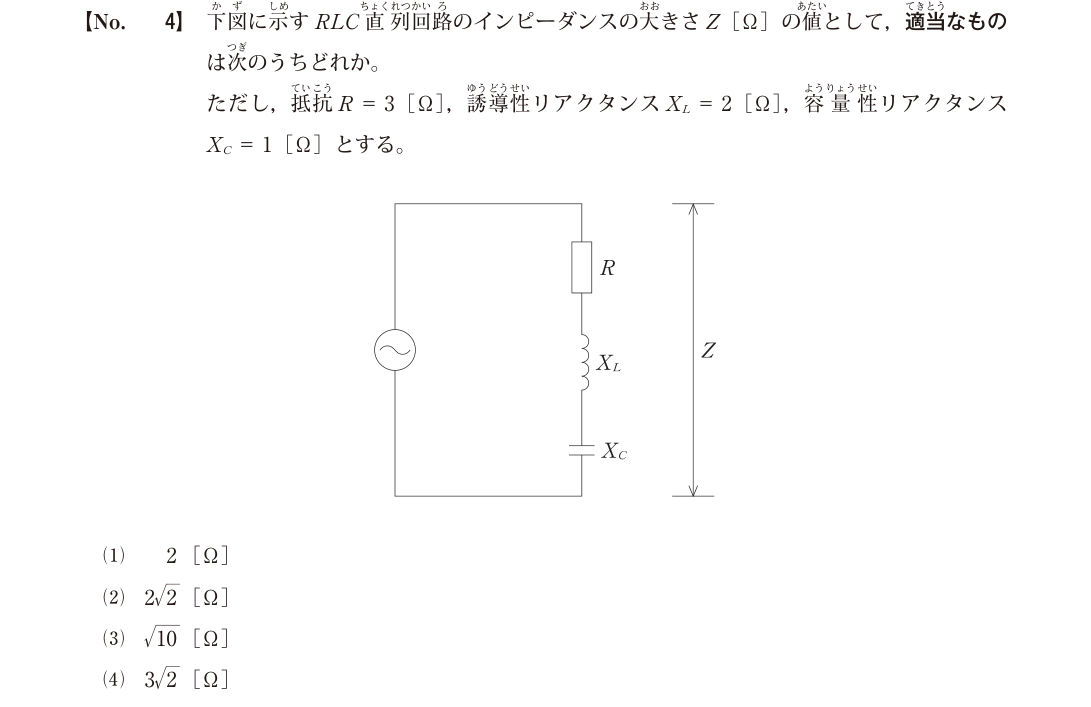

下図に示すRLC 直列回路のインピーダンスの大きさZ［Ω］の値として，適当なものは次のうちどれか。ただし，抵抗R ＝3［Ω］，誘導性リアクタンスX_L＝2［Ω］，容量性リアクタンスX_C＝1［Ω］とする。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
抵抗3 Ωとリアクタンス1 Ωは直交成分なので、インピーダンスの大きさはZ=√(3²+1²)=√10 Ω。正答は3。
各選択肢の解説
- ア
2［Ω］
2 Ωは誘導性リアクタンスX_Lのみで、抵抗と容量性リアクタンスを含まない。
- イ
2√2［Ω］
2√2 Ωなら二乗値8 Ω²だが、実際はR²+(X_L−X_C)²=10 Ω²。
- ウ
√10［Ω］
√10 Ωは3 Ωの抵抗成分と差し引き後の1 Ωの無効成分を合成した値。
- エ
3√2［Ω］
3√2 Ωなら二乗値18 Ω²で、リアクタンスを抵抗と同じ3 Ωとして扱った値に相当する。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
