2025年9月試験 1級電気通信工事施工管理技士 問題A 問3
難度
標準

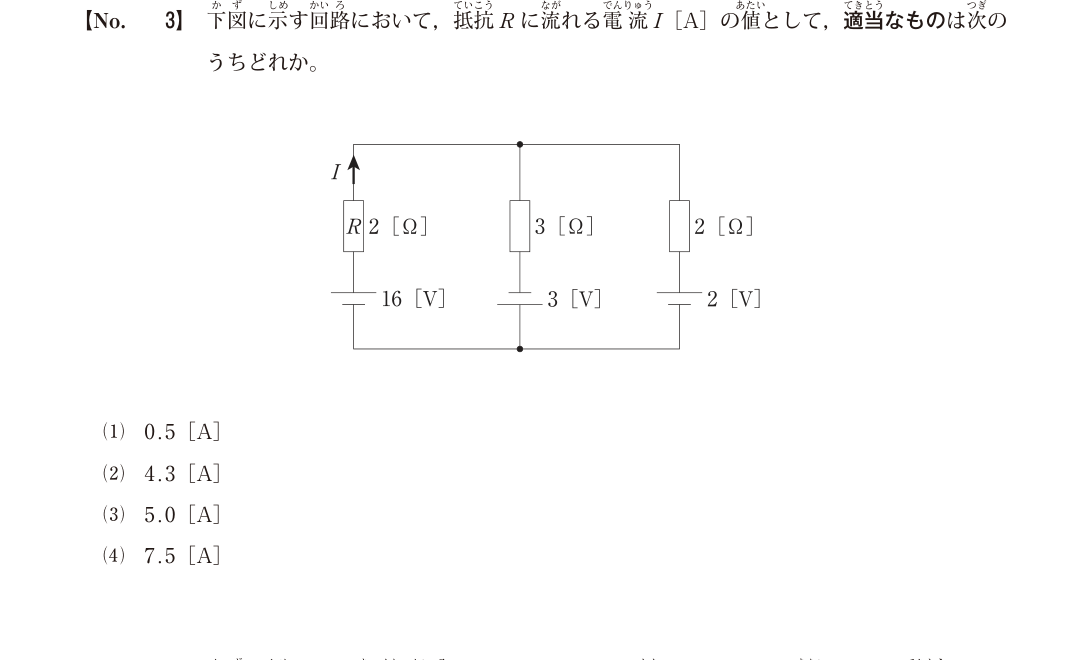

下図に示す回路において，抵抗R に流れる電流I［A］の値として，適当なものは次のうちどれか。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
中央3 V電源は上側が負、右2 V電源は上側が正。上端の電流保存より(16−V)/2=(V+3)/3+(V−2)/2となりV=6 V。左枝の上向き電流I=(16−6)/2=5.0 A。正答は3。
各選択肢の解説
- ア
0.5［A］
0.5 Aでは左の2 Ω抵抗の電圧降下が1 Vに過ぎず、16 V電源と他枝の電流保存に合わない。
- イ
4.3［A］
4.3 Aは中央電源の極性や右枝2 Vを取り違えたときの値で、上端V=6 Vから得る5 Aと違う。
- ウ
5.0［A］
5.0 Aなら左枝の電圧降下10 V、上端電位6 Vとなり三枝のKCLを満たす。
- エ
7.5［A］
7.5 Aなら左枝の電圧降下15 Vで上端1 Vとなり、中央・右枝の電流の和に一致しない。
