上段OR出力はĀ+B。
2025年9月試験 1級電気通信工事施工管理技士 問題A 問9
難度
標準

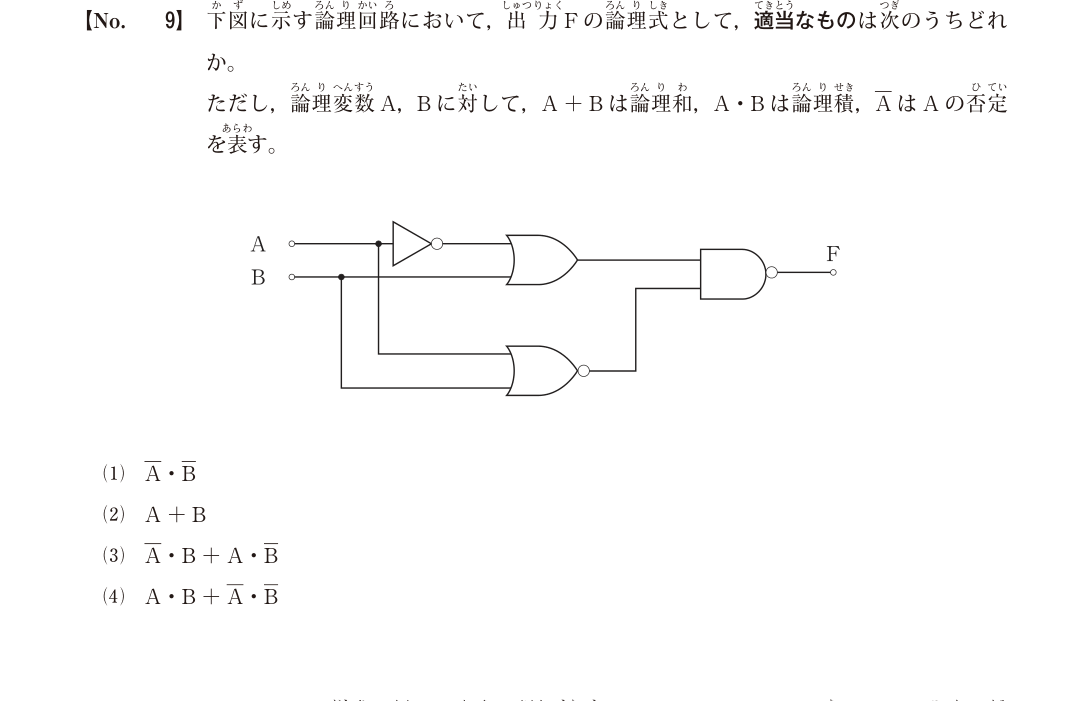

下図に示す論理回路において，出力F の論理式として，適当なものは次のうちどれか。ただし，論理変数A，B に対して，A＋Bは論理和，A・Bは論理積，ĀはAの否定を表す。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
下段NOR出力は¬(A+B)=ĀB̄。これらをNANDへ入れるためF=¬[(Ā+B)(ĀB̄)]。括弧内はĀB̄に簡約でき、F=A+B。よって正答2。
各選択肢の解説
- ア
Ā・B̄
ĀB̄は二つの中間出力を掛けた値であり、最終段NANDの否定を忘れている。
- イ
A＋B
A+BはNANDの出力をド・モルガンの法則で簡約した結果。
- ウ
Ā・B＋A・B̄
ĀB+AB̄はXORで、A=B=1のとき0だが実回路は1。
- エ
A・B＋Ā・B̄
AB+ĀB̄はXNORで、A=B=0のとき1だが実回路は0。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：一般財団法人全国建設研修センター 令和7年度1級電気通信工事施工管理技術検定 第一次検定 試験問題A No.9。ルビ・改行・空白を整理し、添字・指数・分数を文字化。図中の情報は原本画像と併記し、原本の数字選択肢をア・イ・ウ・エに変換。解説は本サイト作成。資料は公開保存コピーから取得。公式サイトからの直接取得・当時の公式原本とのハッシュ一致は未確認。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
