SGは発振器、変調器、出力計、減衰器などから構成される。ア=候補9。
2026年8月試験 第一級アマチュア無線技士 無線工学 問B-5
難度
標準
(HZ808－8)

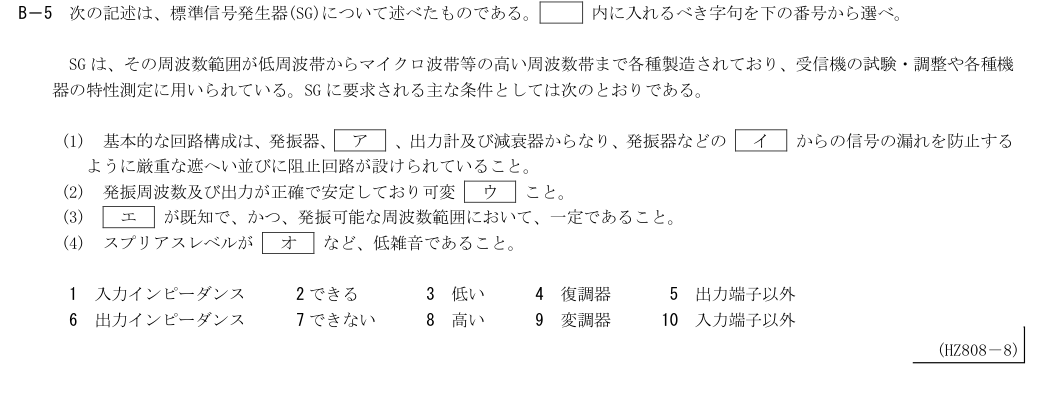

B－5 次の記述は、標準信号発生器(SG)について述べたものである。 内に入れるべき字句を下の番号から選べ。
SG は、その周波数範囲が低周波帯からマイクロ波帯等の高い周波数帯まで各種製造されており、受信機の試験・調整や各種機
器の特性測定に用いられている。SG に要求される主な条件としては次のとおりである。
(1) 基本的な回路構成は、発振器、 ア 、出力計及び減衰器からなり、発振器などの イ からの信号の漏れを防止する
ように厳重な遮へい並びに阻止回路が設けられていること。
(2) 発振周波数及び出力が正確で安定しており可変 ウ こと。
(3) エ が既知で、かつ、発振可能な周波数範囲において、一定であること。
(4) スプリアスレベルが オ など、低雑音であること。
1 入力インピーダンス 2 できる 3 低い 4 復調器 5 出力端子以外
6 出力インピーダンス 7 できない 8 高い 9 変調器 10 入力端子以外
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
設定された出力端子以外から漏れる信号は測定を汚すので遮へいする。イ=候補5。
補足Layer 3展開閉じる
各試験条件に合わせ発振周波数や出力を正確・安定に可変できる必要がある。ウ=候補2。
負荷へ正しく信号を与えるため出力インピーダンスが既知で、周波数範囲で一定である必要がある。エ=候補6。
測定源が余分な成分を加えないようスプリアスレベルは低い方が望ましい。オ=候補3。
