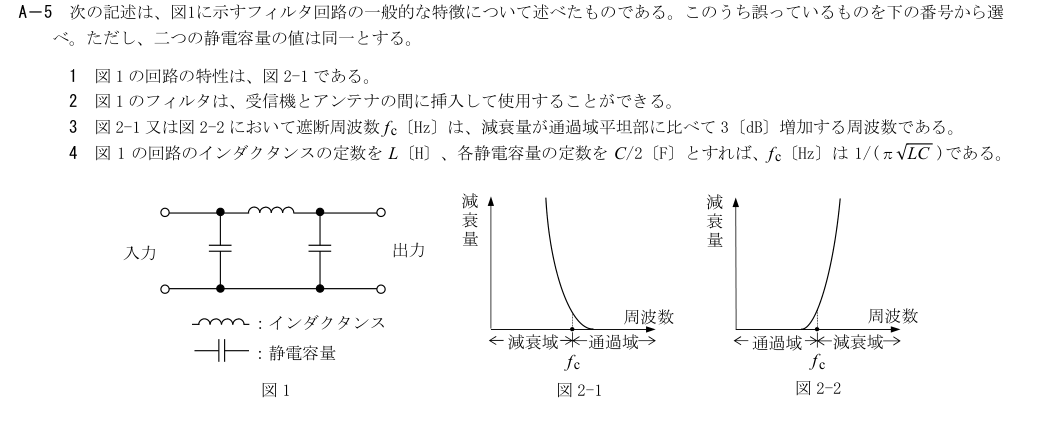

2026年5月試験 第一級アマチュア無線技士 無線工学 問5

各選択肢の解説

1

図1の回路の特性は、図2-1である。

誤り。図1は入力/出力の各節点から接地へのコンデンサと直列インダクタのπ型ローパス。図2-1は低域を減衰し高域を通す高域通過特性で、対応は図2-2。

2

図1のフィルタは、受信機とアンテナの間に挿入して使用することができる。

正しい。図のローパスをアンテナと受信機の間に入れれば、不要な高周波成分の流入を減らす用途がある。

3

図2-1又は図2-2において遮断周波数fc〔Hz〕は、減衰量が通過域平坦部に比べて3〔dB〕増加する周波数である。

正しい。通過域平坦部から減衰量が3 dB増す周波数を遮断周波数として示す図の定義。

4

図1の回路のインダクタンスの定数をL〔H〕、各静電容量の定数をC/2〔F〕とすれば、fc〔Hz〕は1/(π√LC)である。

正しい。各シャント容量C/2のπ型ローパスの遮断周波数は1/(π√LC)。設問の図は低域通過側を示す。
