第一級アマチュア無線技士2026年5月試験無線工学問 3

2026年5月試験第一級アマチュア無線技士無線工学問3

難度

標準

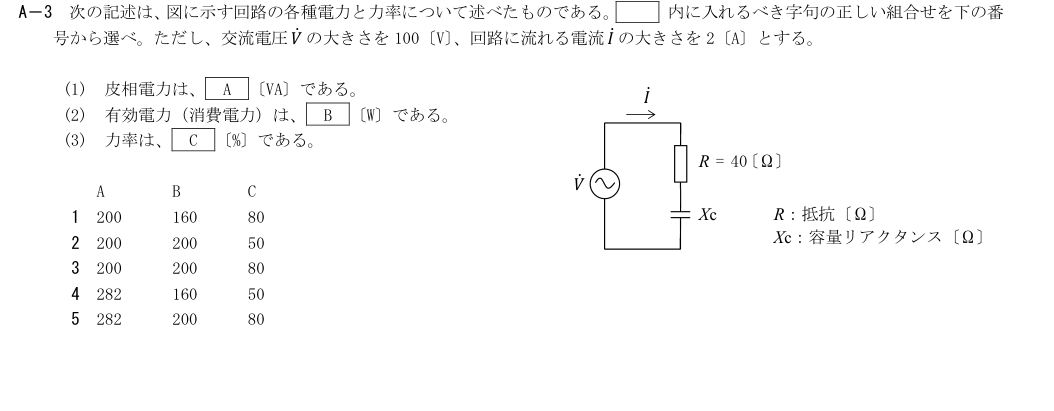

A－3 次の記述は、図に示す回路の各種電力と力率について述べたものである。内に入れるべき字句の正しい組合せを下の番

号から選べ。ただし、交流電圧□̇ の大きさを100〔V〕、回路に流れる電流□̇ の大きさを2〔A〕とする。

(1) 皮相電力は、 A 〔VA〕である。

(2) 有効電力（消費電力）は、 B 〔W〕である。

(3) 力率は、 C 〔%〕である。

A B C

1 200 160 80

2 200 200 50

3 200 200 80

4 282 160 50

5 282 200 80

R：抵抗〔Ω〕

Xc：容量リアクタンス〔Ω〕

□̇

R = 40〔Ω〕

□̇

解説

解説本文

展開

解説Layer 1

S=VI=200 VA; P=I²R=160 W; PF=P/S=80%

1: 200 VA／160 W／80%
正しい。図のR=40 Ωを2 Aが流れるので有効電力I²R=160 W。皮相電力VI=100×2=200 VA、力率160/200=80%。
2: 200 VA／200 W／50%
誤り。皮相200 VAは合うが、消費電力は抵抗分I²R=160 Wで200 Wではない。力率も80%。
3: 200 VA／200 W／80%
誤り。200 VAと80%は合うが、200 Wという有効電力では力率100%になってしまう。抵抗分は160 W。
4: 282 VA／160 W／50%
誤り。160 Wは合うが、皮相電力は実効電圧×実効電流=200 VAで282 VAではない。力率は80%。
5: 282 VA／200 W／80%
誤り。皮相200 VA、有効160 W、力率80%であり、282 VAと200 Wが違う。
