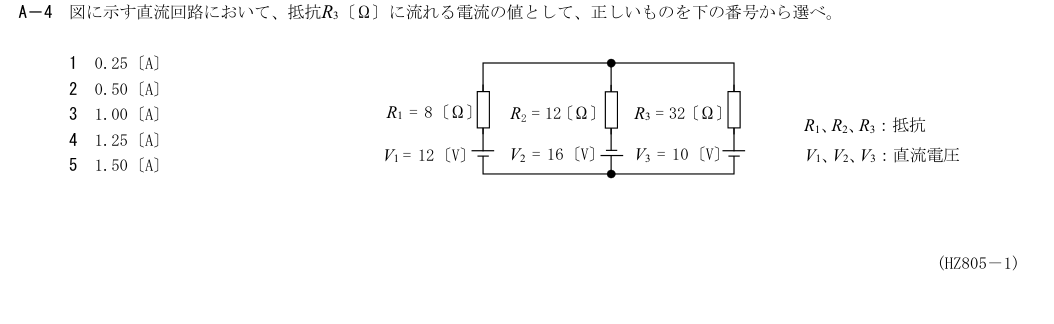

2026年5月試験 第一級アマチュア無線技士 無線工学 問4

各選択肢の解説

1

0.25〔A〕

正しい。拡大した図でV1/V3は上側正極、V2だけ下側正極。上下節点間電圧UのKCLは(U−12)/8+(U+16)/12+(U−10)/32=0となりU=2 V。R3電流の大きさは|2−10|/32=0.25 A。

2

0.50〔A〕

誤り。V2の極性は図で逆向き。KCLから上節点2 V、R3の電圧差は8 Vなので0.25 Aで、0.50 Aではない。

3

1.00〔A〕

誤り。R3=32 Ωに掛かるのは32 Vでなく上節点2 VとV3上端10 Vの差8 V。電流の大きさは0.25 A。

4

1.25〔A〕

誤り。三電源を同方向に足せない。図のV2は逆極性で、節点法からR3の電流は0.25 A。

5

1.50〔A〕

誤り。R3を流れる電流は|U−10|/32でU=2 V。1.50 Aなら48 V差を要し図の電源・抵抗条件に合わない。
