公式紙面のサイリスタ図記号とPNPN/ゲートを照合
2026年5月試験 第一級アマチュア無線技士 無線工学 問6
難度
標準
図記号

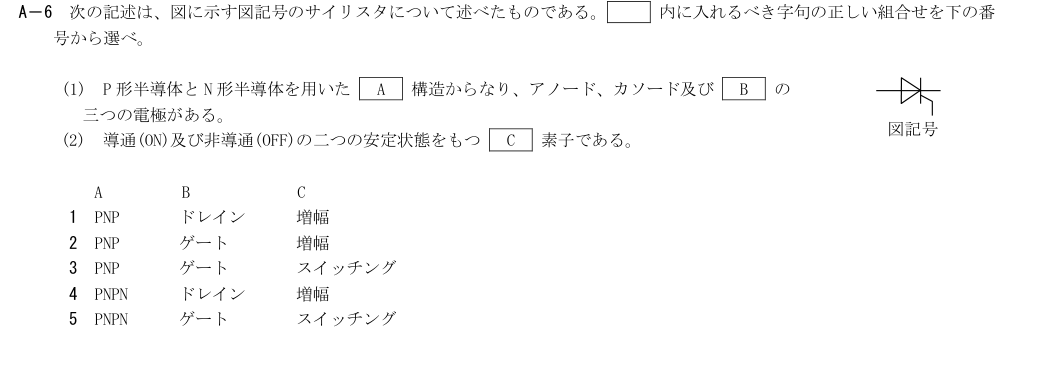

A－6 次の記述は、図に示す図記号のサイリスタについて述べたものである。 内に入れるべき字句の正しい組合せを下の番
号から選べ。
(1) P 形半導体とN 形半導体を用いた A 構造からなり、アノード、カソード及び B の
三つの電極がある。
(2) 導通(ON)及び非導通(OFF)の二つの安定状態をもつ C 素子である。
A B C
1 PNP ドレイン 増幅
2 PNP ゲート 増幅
3 PNP ゲート スイッチング
4 PNPN ドレイン 増幅
5 PNPN ゲート スイッチング
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
PNP／ドレイン／増幅
誤り。図のサイリスタはPNPN四層のアノード・カソード・ゲート端子を持ち、ドレイン端子のPNP増幅素子ではない。
- 2
PNP／ゲート／増幅
誤り。ゲート端子の名だけ合うが、構造はPNP三層でなくPNPN四層、主用途は増幅でなくスイッチング。
- 3
PNP／ゲート／スイッチング
誤り。ゲートとスイッチングは合うが、サイリスタはPNPでなくPNPN構造。
- 4
PNPN／ドレイン／増幅
誤り。PNPN構造は合うがドレインでなくゲート端子で、導通/非導通を切替える素子。
- 5
PNPN／ゲート／スイッチング
正しい。図記号の第三端子はゲート。PNPN四層でアノード・カソード・ゲートを備えるスイッチング素子。
