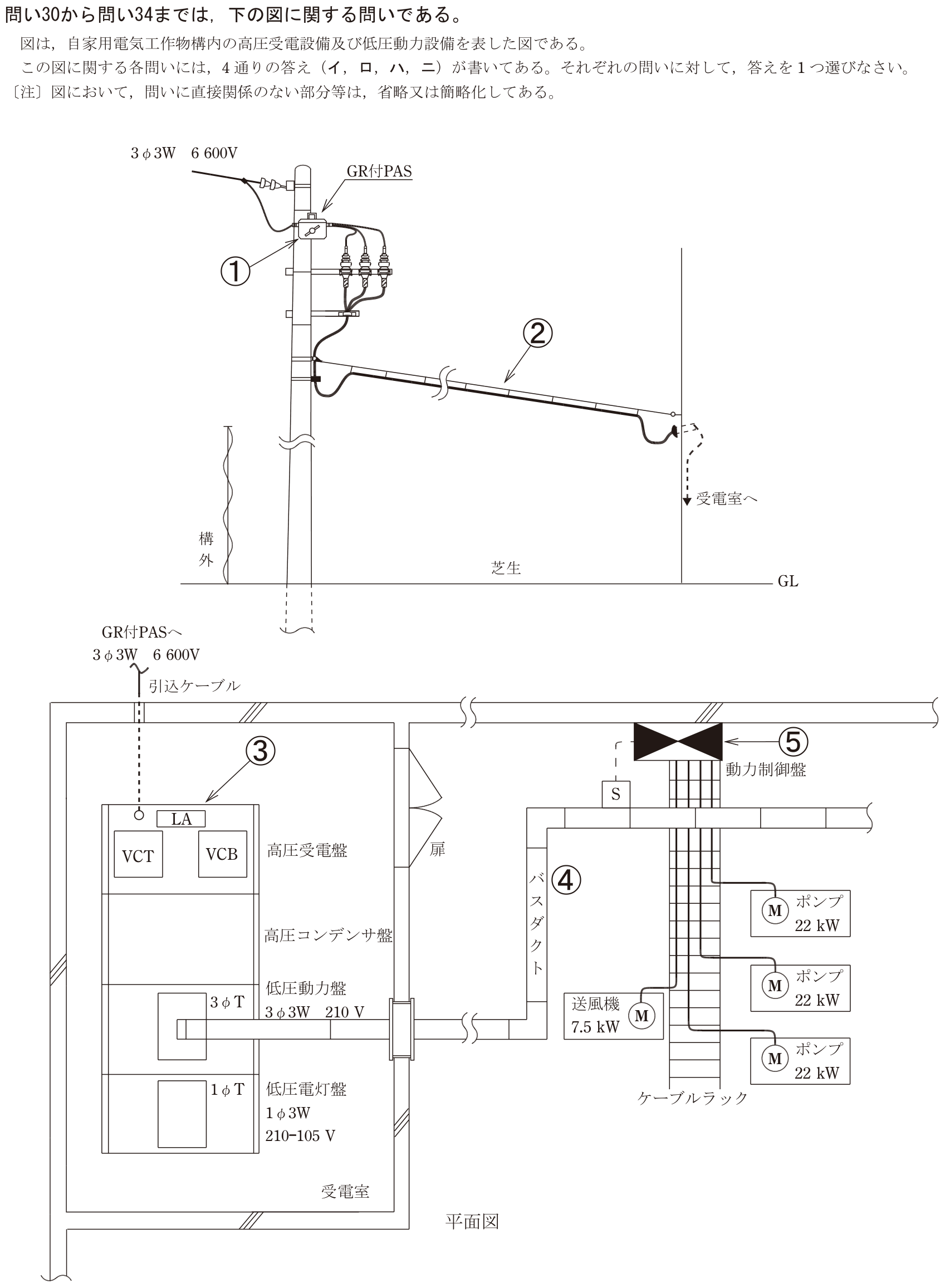

令和8年度 上期 第一種電気工事士 学科 問30

各選択肢の解説

ア

SOGは、需要家側高圧電路の短絡事故により短絡電流が流れたとき、負荷開閉器を一旦ロックし、一般送配電事業者側の遮断装置の動作後、無充電の状態で自動的に負荷開閉器を開路する。

適切。短絡事故では開閉器をロックし、送配電事業者側の遮断後に無充電で開路する。これがSO(過電流蓄勢トリップ)機能である。

イ

地絡継電装置は、波及事故を防止するため、一般送配電事業者側との保護協調が必要である。

適切。構内の地絡で送配電事業者側が先に遮断すると波及事故になるので、動作時間などの保護協調が必要。

ウ

SOGは、需要家側高圧電路の地絡事故により地絡電流が流れたとき、負荷開閉器を一旦ロックし、一般送配電事業者側の遮断装置の動作後、無充電の状態で自動的に負荷開閉器を開路する。

不適切で正解。地絡事故では負荷開閉器で地絡電流を遮断できるので、ロックして送配電事業者側の遮断を待つのではなく、設定時限の経過後に自ら開路する。

エ

地絡継電装置は、需要家内のケーブルが長い場合、対地静電容量が大きく、他の需要家の地絡事故で不必要動作する可能性がある。このような施設には、地絡方向継電装置を設置することが望ましい。

適切。構内ケーブルが長いと対地静電容量が大きく、外部の地絡で不必要動作するおそれがあるため、地絡方向継電装置(DGR)の設置が望ましい。
