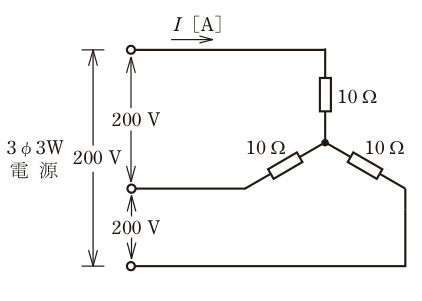

図は三相3線式200V電源に各10Ωの抵抗3個をY結線した平衡負荷。
令和6年度 上期 第二種電気工事士 学科 問5
難度
やや易
図のような三相3線式回路に流れる電流I[A]は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
相電圧は200/√3≒115.47V、相電流は115.47/10≒11.55A。Y結線では線電流と相電流が等しい。正確な値は約11.55Aで、選択肢の中で最も近いのはロの11.6A。
各選択肢の解説
- ア
8.3
8.3Aなら各10Ω抵抗の電圧は83Vとなり、正しい相電圧200/√3≒115.47Vとは一致しない。
- イ
11.6
相電圧=200/√3≒115.47V、相電流=線電流≒11.55A。選択肢で最も近い11.6Aが正しい。
- ウ
14.3
14.3Aなら各10Ω抵抗の電圧は143Vとなり、正しい相電圧200/√3≒115.47Vとは一致しない。
- エ
20.0
線間電圧200Vを√3で割らずに200/10=20Aとした誤り。正しい線電流は約11.55A。
この解説は？
分野「電気理論・配電」の学習ポイント
この問題の理解を「分野全体の力」に広げるための足がかり
- 何が問われるか
- 本問の分野で問われる代表的な知識・用語の整理。
- 学習の進め方
- 正解／誤答の選択肢ごとに「なぜ正しい / なぜ違うのか」を1行ずつ言語化すると定着する。
- 関連キーワード
- 電気理論・配電
