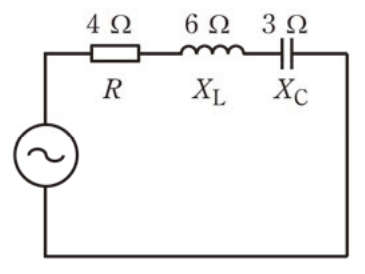

抵抗R=4Ω、誘導性リアクタンスXL=6Ω、容量性リアクタンスXC=3Ωの直列回路。
令和8年度 上期 第一種電気工事士 学科 問4
難度
やや易
図のような交流回路の力率[%]は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
リアクタンスの合計はXL−XC=3Ω、インピーダンスZ=√(4²+3²)=5Ω。力率cosθ=R/Z=4/5=0.8で80%。
各選択肢の解説
- ア
50
50%はR/Z=0.5に相当するが、Z=5ΩとR=4Ωから力率は0.8である。
- イ
60
60%は(XL−XC)/Z=3/5で、力率ではなくsinθ(無効率)の値である。
- ウ
70
70%はR/Z=4/5=0.8と一致しない。
- エ
80
正解。Z=√(4²+(6−3)²)=5Ω、力率=4/5=80%。
この解説は？
分野「電気理論・配電」の学習ポイント
この問題の理解を「分野全体の力」に広げるための足がかり
- 何が問われるか
- 本問の分野で問われる代表的な知識・用語の整理。
- 学習の進め方
- 正解／誤答の選択肢ごとに「なぜ正しい / なぜ違うのか」を1行ずつ言語化すると定着する。
- 関連キーワード
- 電気理論・配電
