単相2線式のため電線は往復2本、こう長8mなので電線総延長は16m。
令和6年度 上期 第二種電気工事士 学科 問6
難度
やや易

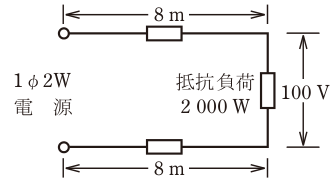

図のように、電線のこう長8mの配線により、消費電力2000Wの抵抗負荷に電力を供給した結果、負荷の両端の電圧は100Vであった。配線における電圧降下[V]は。ただし、電線の電気抵抗は長さ1000m当たり3.2Ωとする。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
電線1本の抵抗は3.2Ω/1000m×8m=0.0256Ω、往復2本分で0.0512Ω。負荷電流はI=P/V=2000W/100V=20A。電圧降下v=I×R=20A×0.0512Ω=1.024V≒1V。
各選択肢の解説
- ア
1
計算値1.024Vを四捨五入した値と一致するため正しい。
- イ
2
2Vは正しい計算値1.024Vの約2倍であり、往復16m・20Aの正しい計算と一致しない。
- ウ
3
3Vは正しい計算値1.024Vの約3倍で、電線の往復抵抗0.0512Ωと負荷電流20Aを掛けた結果に一致しない。
- エ
4
4Vは正しい計算値1.024Vの約4倍で、単相2線式の電線2本分を数えた抵抗0.0512Ωからは得られない。
