周波数・Lが一定なら共振総容量は一定。開放時CS1、接続時CS2+CXなのでCX=CS1−CS2となる。

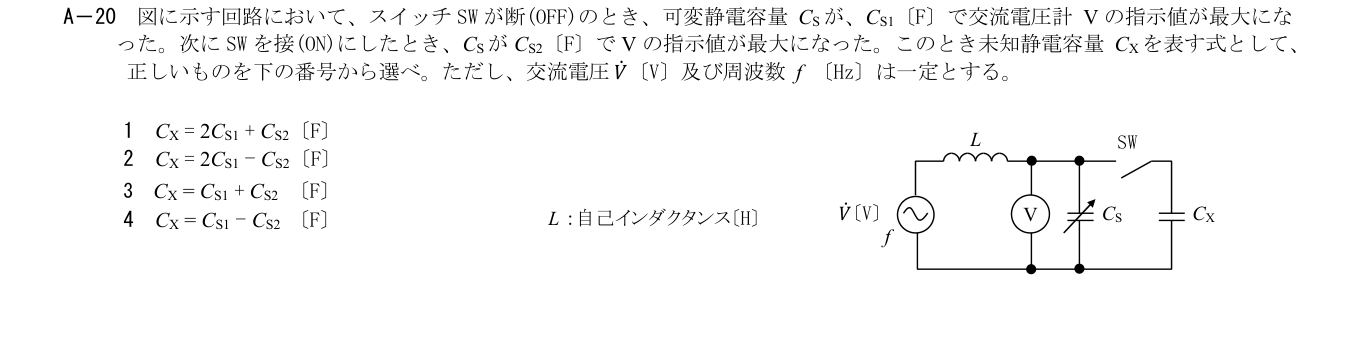

2026年3月試験 第二級海上無線通信士 無線工学の基礎 問20(a)
難度
標準
第二級海上無線通信士 無線工学の基礎 A20
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
指示最大を直列共振条件ω²LCtotal=1として読む。断ではCtotal=CS1、接ではCtotal=CS2+CX。同じωとLより両総容量を等置する。
補足Layer 3展開閉じる
ω²L CS1=1
ω²L(CS2+CX)=1
CX=CS1-CS2
Original maximum-indication/resonance model; constant source frequency and voltage.
各選択肢の解説
- 1
CX=2CS1＋CS2〔F〕
共振時の総静電容量は同じなのでCS1=CS2+CX。2CS1+CS2ではない。
- 2
CX=2CS1−CS2〔F〕
共振条件にはCS1の2倍は現れない。SWを接にするとCS2とCXが並列となる。
- 3
CX=CS1＋CS2〔F〕
CXを追加した分だけ可変容量を小さくして共振させるので、和ではなくCS1−CS2である。
- 4
CX=CS1−CS2〔F〕
周波数・Lが一定なら共振総容量は一定。開放時CS1、接続時CS2+CXなのでCX=CS1−CS2となる。
