HA＝6/(2×1)＝3 A/m、HB＝6/(2×2)＝1.5 A/m。方向が逆なのでH＝|3-1.5|＝1.5 A/mとなる。
2026年1月試験 第二級陸上無線技術士 無線工学の基礎 問2
難度
標準

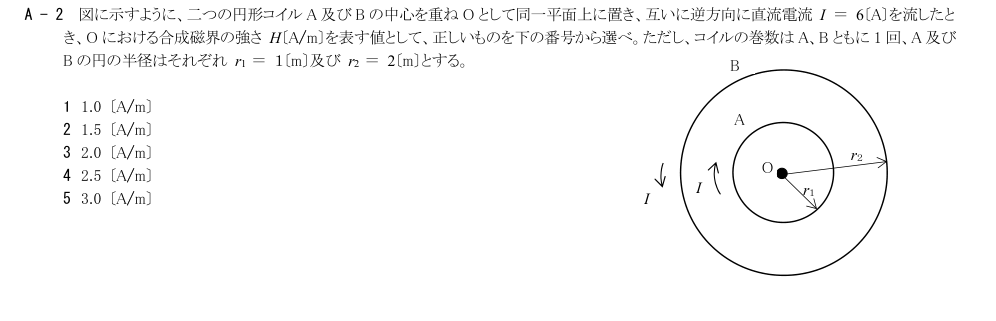

図に示すように、二つの円形コイルA及びBの中心を重ねOとして同一平面上に置き、互いに逆方向に直流電流I＝6〔A〕を流したとき、Oにおける合成磁界の強さH〔A/m〕を表す値として、正しいものを下の番号から選べ。ただし、コイルの巻数はA、Bともに1回、A及びBの円の半径はそれぞれr₁＝1〔m〕及びr₂＝2〔m〕とする。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
1.0〔A/m〕
円形1回コイル中心の磁界はH＝I/(2r)。逆方向なので差を取り、3-1.5＝1.5 A/mであり、1.0 A/mではない。
- 2
1.5〔A/m〕
HA＝6/(2×1)＝3 A/m、HB＝6/(2×2)＝1.5 A/m。方向が逆なのでH＝|3-1.5|＝1.5 A/mとなる。
- 3
2.0〔A/m〕
二つの磁界の差は1.5 A/mであり、2.0 A/mにはならない。
- 4
2.5〔A/m〕
各コイルの磁界3 A/mと1.5 A/mを半径差などで再調整する必要はなく、差は1.5 A/mである。
- 5
3.0〔A/m〕
3.0 A/mは半径1 mのコイルA単独の磁界であり、コイルBの逆向き磁界1.5 A/mを考慮していない。
