近づく磁石による磁束増加を打ち消す電磁誘導が起こる。原図の巻線方向ではRの電流はaからbになる。

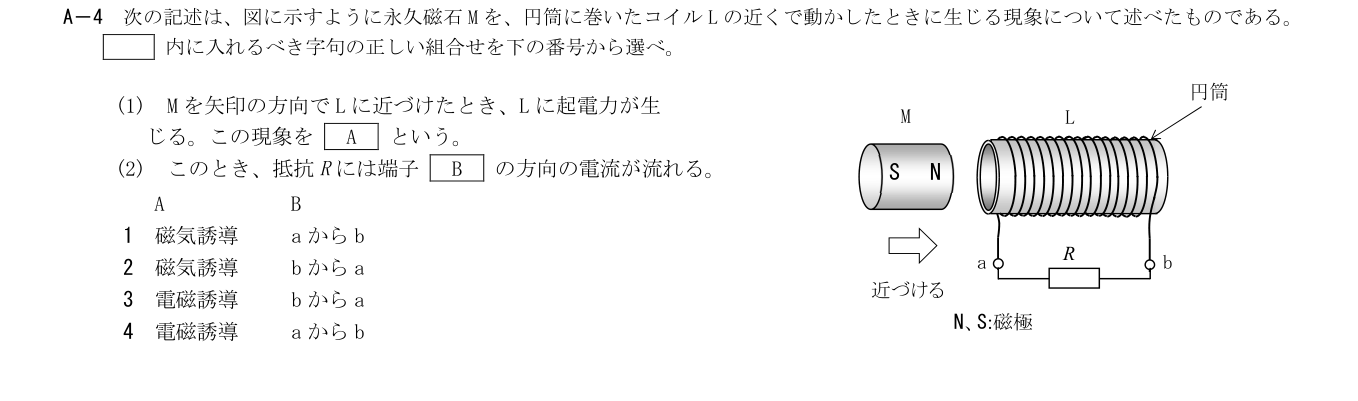

2026年3月試験 第二級海上無線通信士 無線工学の基礎 問4(a)
難度
標準
第二級海上無線通信士 無線工学の基礎 A4
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
ファラデーの電磁誘導とレンツの法則を用いる。近づくN極に対してコイルの磁石側もN極となるように電流が流れ、図の巻線をたどると抵抗Rではa→bとなる。
補足Layer 3展開閉じる
emf=-d(flux linkage)/dt
coil face toward approaching N becomes N
a→b, based on original winding
各選択肢の解説
- 1
磁気誘導／aからb
Rを流れるaからbの方向は合うが、磁束の変化によって起電力が生じる現象は電磁誘導である。
- 2
磁気誘導／bからa
現象名は電磁誘導であり、Rの電流もbからaではない。
- 3
電磁誘導／bからa
電磁誘導という現象名は合うが、近づくN極を妨げる向きに原図の巻線をたどるとRはaからbになる。
- 4
電磁誘導／aからb
近づく磁石による磁束増加を打ち消す電磁誘導が起こる。原図の巻線方向ではRの電流はaからbになる。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-03 無線工学の基礎 A4（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
