2026年1月試験 第二級陸上無線技術士 無線工学の基礎 問3
難度
標準

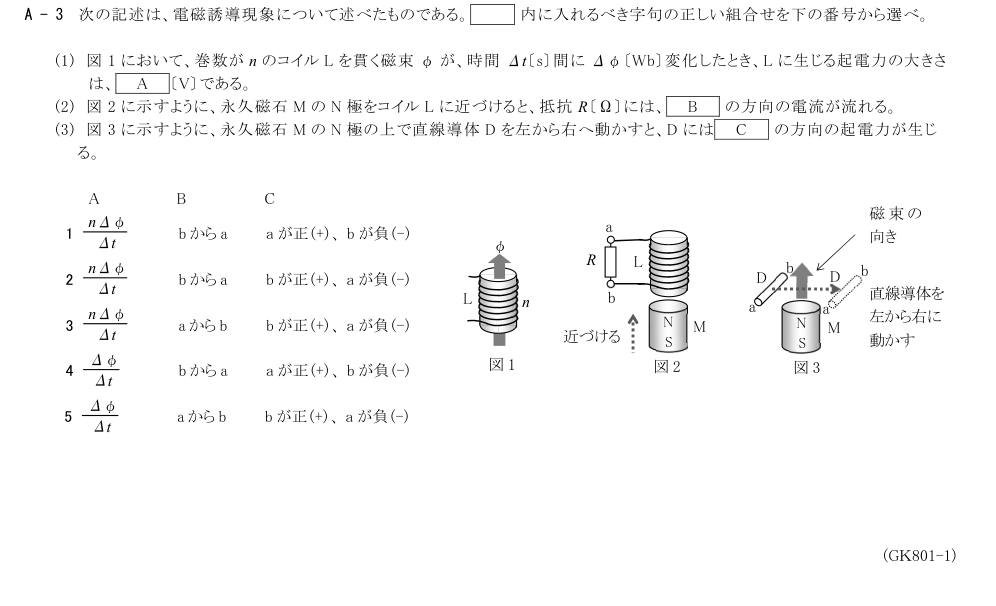

次の記述は、電磁誘導現象について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。(1) 図1において、巻数がnのコイルLを貫く磁束φが、時間Δt〔s〕間にΔφ〔Wb〕変化したとき、Lに生じる起電力の大きさは、［A］〔V〕である。(2) 図2に示すように、永久磁石MのN極をコイルLに近づけると、抵抗R〔Ω〕には、［B］の方向の電流が流れる。(3) 図3に示すように、永久磁石MのN極の上で直線導体Dを左から右へ動かすと、Dには［C］の方向の起電力が生じる。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
図2では接近による磁束増加を妨げる向きに誘導電流が流れ、抵抗ではbからaとなる。図3ではフレミング右手則（v×B）によりa側が正、b側が負となる。
各選択肢の解説
- 1
A＝nΔφ/Δt、B＝bからa、C＝aが正（+）、bが負（-）
ファラデーの法則から大きさはnΔφ/Δt。図2では接近による磁束増加を妨げる向きに誘導電流が流れ、抵抗ではbからaとなる。図3ではフレミング右手則（v×B）によりa側が正、b側が負となる。
- 2
A＝nΔφ/Δt、B＝bからa、C＝bが正（+）、aが負（-）
AとBは整合するが、図3の導体運動と磁束方向から生じる極性が逆である。
- 3
A＝nΔφ/Δt、B＝aからb、C＝bが正（+）、aが負（-）
起電力の大きさは正しいが、図2の誘導電流方向と図3の極性がともに逆である。
- 4
A＝Δφ/Δt、B＝bからa、C＝aが正（+）、bが負（-）
BとCは整合するが、n回巻きコイルの鎖交磁束変化を考えるため起電力には巻数nが必要である。
- 5
A＝Δφ/Δt、B＝aからb、C＝bが正（+）、aが負（-）
巻数nが欠け、図2の電流方向及び図3の極性も正答と逆である。
