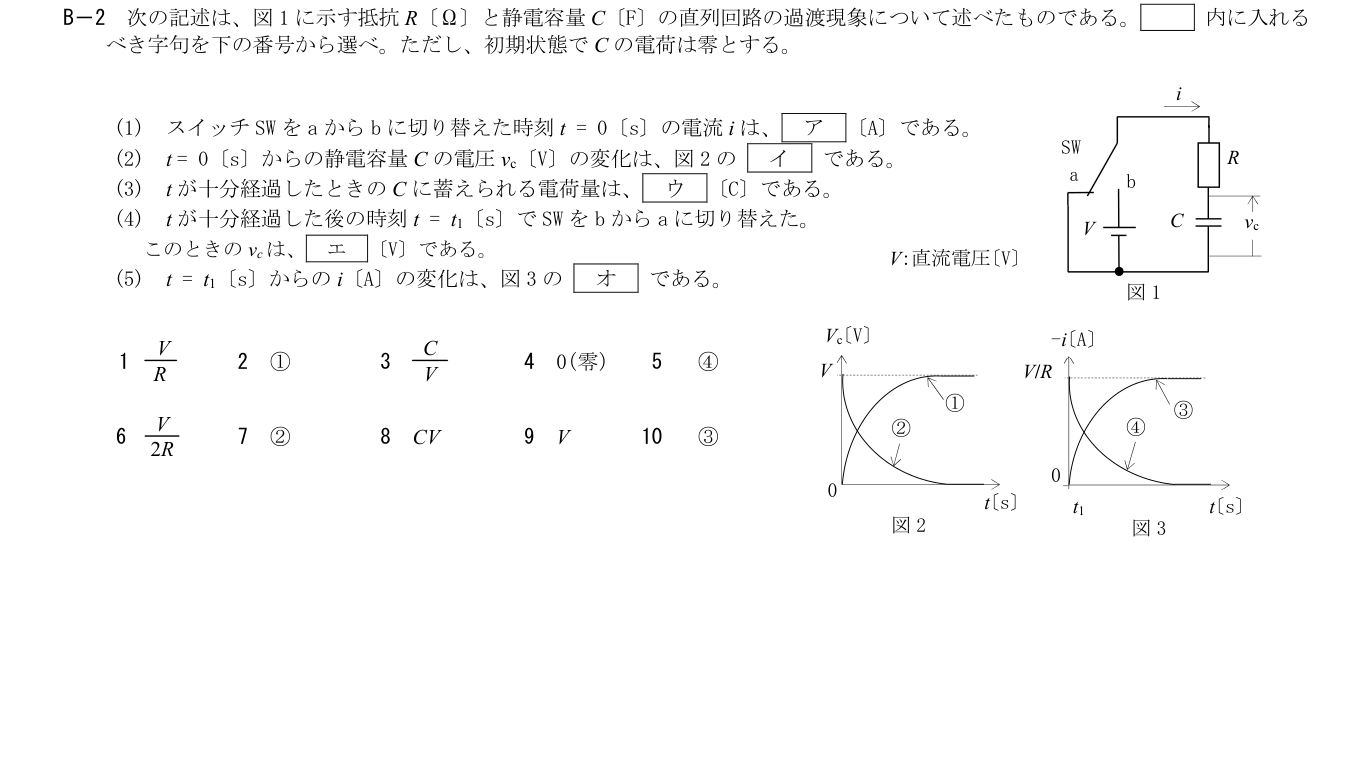

第二級海上無線通信士2026年3月試験無線工学の基礎問 B2

2026年3月試験第二級海上無線通信士無線工学の基礎問B2

難度

標準

第二級海上無線通信士無線工学の基礎 B2

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

Cの初期電圧は0でRに全電圧Vが掛かり、i(0)=V/Rなので1。

詳細Layer 2

展開

充電電圧vc=V(1−exp(−t/RC))は0からVへ増加する図2①なので2。

補足Layer 3

展開

十分経過するとvc=V、蓄積電荷Q=Cvc=CVなので8。

電源を外す瞬間でもコンデンサ電圧は飛躍せずvc(t1+)=Vなので9。

原図のiを正とすると放電電流は負。−i=(V/R)exp(−(t−t1)/RC)がV/Rから0へ減衰する図3④なので5。

充電時と放電時で同じ電流矢印を保持する。充電はi=(V/R)e^(-t/RC)、vc=V(1−e^(-t/RC))。十分充電後の切換えではQ=CVを初期値とし、逆向きに放電する。

(V/R)exp(-t/(RC))

V[1-exp(-t/(RC))]

-(V/R)exp[-(t-t1)/(RC)]
