多数キャリアが互いの領域へ移動して接合付近で少なくなるという原紙の理想化に対応し6。固定イオンは残る。

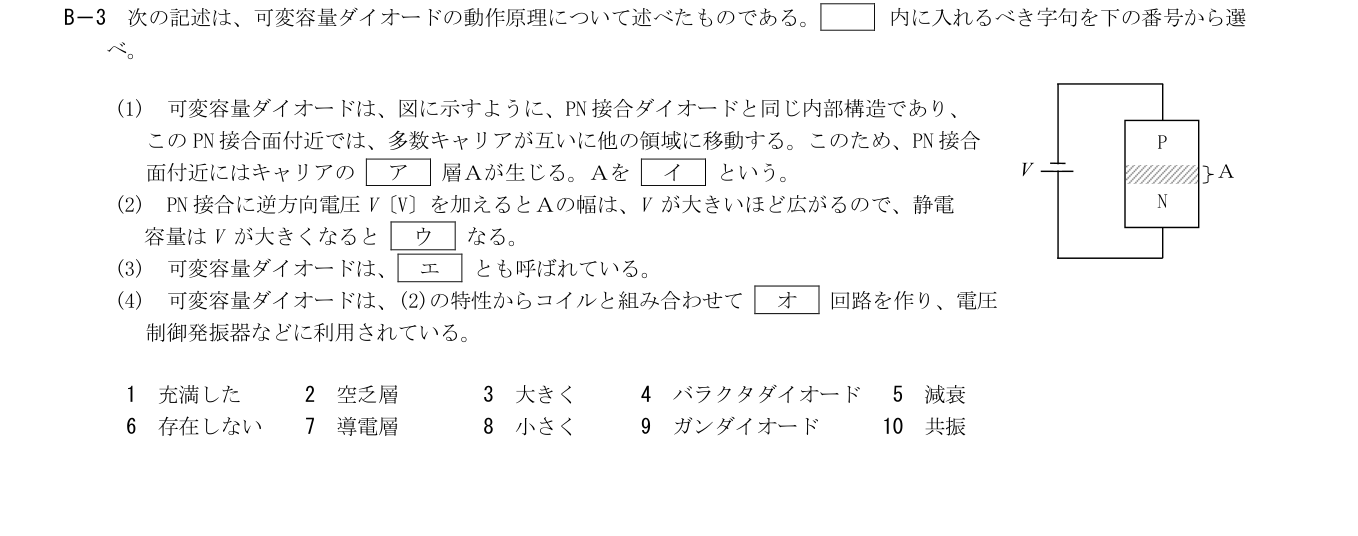

2026年3月試験 第二級海上無線通信士 無線工学の基礎 問B3
難度
標準
第二級海上無線通信士 無線工学の基礎 B3
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
この領域Aは空乏層なので2。
補足Layer 3展開閉じる
逆バイアス増大で層幅Wが増し、容量C≈εS/Wは小さくなるので8。
可変容量ダイオードはバラクタダイオードとも呼ぶので4。
コイルと容量で共振回路を作り、電圧でCを変えて発振周波数を調整するので10。
PN接合の空乏層を誘電体部分とする容量として扱う。逆方向電圧を増やすほど層幅が増え容量が減る性質を、LC共振周波数の制御に利用する。
C≈εS/W
W increases, C decreases
f0=1/(2π√(LC))
