第二級海上無線通信士2026年3月試験無線工学の基礎問 B4

2026年3月試験第二級海上無線通信士無線工学の基礎問B4

難度

標準

第二級海上無線通信士無線工学の基礎 B4

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

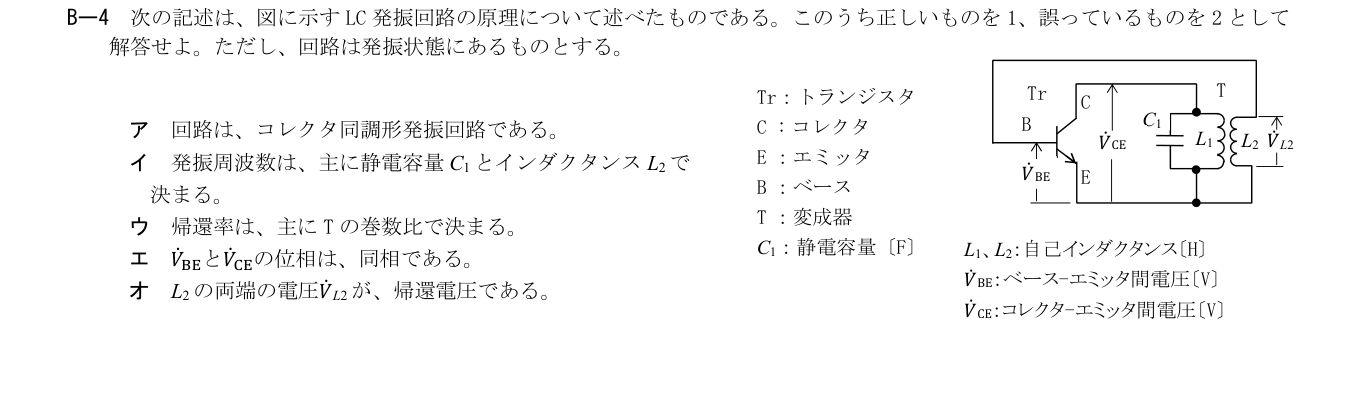

コレクタ回路にC1と一次側L1の並列同調回路があり、コレクタ同調形なので正しい（1）。

詳細Layer 2

展開

主同調回路はC1とL1であり、帰還側L2との組ではないので誤り（2）。

補足Layer 3

展開

Tの一次・二次巻数比がコレクタ側からベース側へ戻す電圧比を主に定めるので正しい（1）。

エミッタ接地増幅ではベース入力とコレクタ出力は逆相。原図では変成器の巻線極性を加えて正帰還を得るので、両端子電圧そのものを同相とする記述は誤り（2）。

二次側L2の電圧がベース-エミッタ間に戻される帰還電圧なので正しい（1）。

同調素子C1/L1と帰還巻線L2を区別する。発振周波数は主にC1/L1、帰還量は巻数比。エミッタ接地の反転を原図の変成器極性で補って発振条件を満たす。

f≈1/(2π√(L1 C1))

Transformer secondary L2 voltage

opposite
