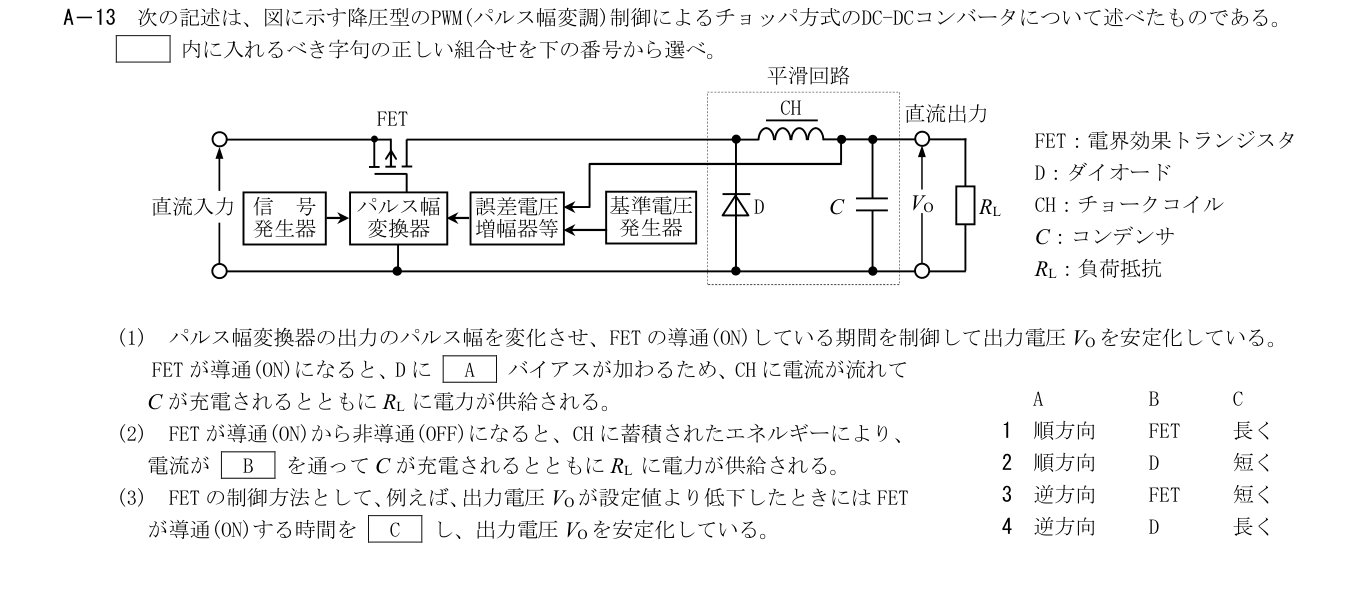

次の記述は、図に示す降圧型のPWM(パルス幅変調)制御によるチョッパ方式のDC-DCコンバータについて述べたものである。空欄に入れるべき字句の正しい組合せを下の番号から選べ。

(1) パルス幅変換器の出力のパルス幅を変化させ、FETの導通(ON)している期間を制御して出力電圧VOを安定化している。FETが導通(ON)になると、Dに A バイアスが加わるため、CHに電流が流れてCが充電されるとともにRLに電力が供給される。

(2) FETが導通(ON)から非導通(OFF)になると、CHに蓄積されたエネルギーにより、電流が B を通ってCが充電されるとともにRLに電力が供給される。

(3) FETの制御方法として、例えば、出力電圧VOが設定値より低下したときにはFETが導通(ON)する時間を C し、出力電圧VOを安定化している。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

図のダイオード極性、CHの電流連続性、PWMによる出力補正がすべて対応する。

詳細Layer 2

展開

ON時はスイッチ点が正電源側になり、接地側をアノードとする還流ダイオードDは逆バイアス。OFF時はCHの電流を保つためDが導通して還流路を作る。VO≈デューティ比×入力電圧なので出力低下時はON時間を長くする。
