第二級陸上無線技術士2026年1月試験無線工学A問 4

2026年1月試験第二級陸上無線技術士無線工学A 問4

難度

標準

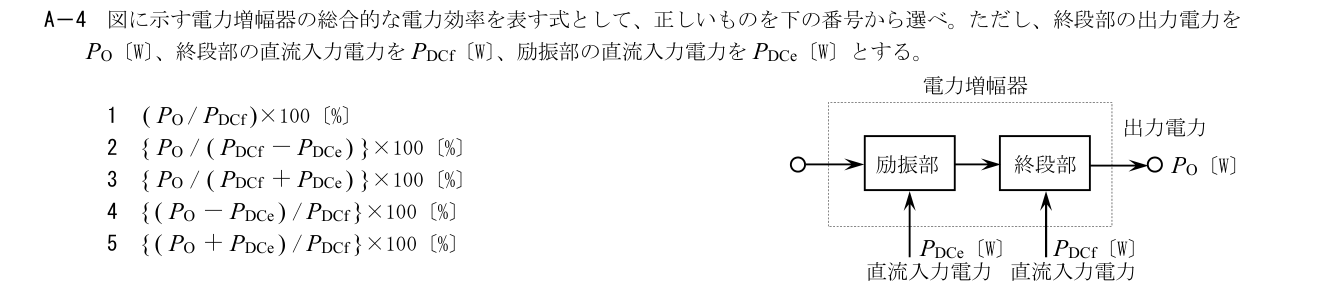

図に示す電力増幅器の総合的な電力効率を表す式として、正しいものを下の番号から選べ。ただし、終段部の出力電力をP_O〔W〕、終段部の直流入力電力をP_DCf〔W〕、励振部の直流入力電力をP_DCe〔W〕とする。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。点線枠の増幅器全体へ入る直流電力はP_DCf＋P_DCe、外部へ出る高周波電力はP_Oなので、総合効率はこの比の百分率である。

詳細Layer 2

展開

原図の点線枠には励振部と終段部が含まれ、下から別々にP_DCeとP_DCfが入る。エネルギー収支よりη=P_O/(P_DCe＋P_DCf)×100%。W/Wは無次元で、×100により百分率となる。

1: (P_O/P_DCf)×100〔%〕
終段部だけの効率であり、励振部が消費する直流入力を分母へ含めていない。総合効率ではない。
2: {P_O/(P_DCf−P_DCe)}×100〔%〕
励振部にも外部から直流電力が入力されるので、終段部入力から差し引くのではなく両者を加える。
3: {P_O/(P_DCf＋P_DCe)}×100〔%〕
正しい。点線枠の増幅器全体へ入る直流電力はP_DCf＋P_DCe、外部へ出る高周波電力はP_Oなので、総合効率はこの比の百分率である。
4: {(P_O−P_DCe)/P_DCf}×100〔%〕
出力P_Oから励振部入力を引くと、総合的な出力/入力という定義にならない。励振部入力は分母へ加える。
5: {(P_O＋P_DCe)/P_DCf}×100〔%〕
励振部入力を有用出力へ加えることはできない。分子は終段部から得られるP_Oだけである。
