第二級海上無線通信士2026年3月試験無線工学A問 2(a)

2026年3月試験第二級海上無線通信士無線工学A 問2(a)

無線工学A #無線工学A #2026-03 #A2

難度

標準

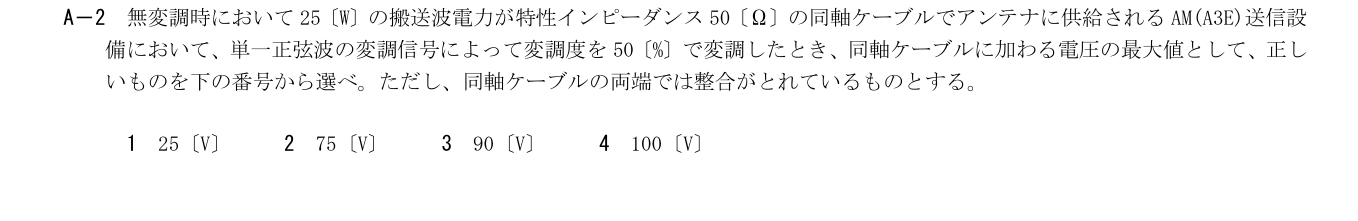

無変調時において25〔W〕の搬送波電力が特性インピーダンス50〔Ω〕の同軸ケーブルでアンテナに供給されるAM(A3E)送信設備において、単一正弦波の変調信号によって変調度を50〔%〕で変調したとき、同軸ケーブルに加わる電圧の最大値として、正しいものを下の番号から選べ。ただし、同軸ケーブルの両端では整合がとれているものとする。

2026年3月第二級海上無線通信士無線工学A A2 原問題・原図・数式・選択肢 — 図表を拡大して表示

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

搬送波尖頭値50 Vを包絡線の最大倍率1.5倍した75 Vが一致する。

詳細Layer 2

展開

整合時の搬送波実効値は√(PR)=√(25×50) V。搬送波尖頭値Ec=√(2PR)=50 V。AMの最大瞬時電圧はEc(1+m)=50×1.5=75 V。

各選択肢の解説

1: 25〔V〕
25 Vは電力25 Wを電圧へ取り違えた値であり、P=V_rms²/Rを満たさない。
2: 75〔V〕
搬送波尖頭値50 Vを包絡線の最大倍率1.5倍した75 Vが一致する。
3: 90〔V〕
90 Vならm=90/50−1=0.8となり、与えられた50%と異なる。
4: 100〔V〕
100 Vはm=1の最大電圧であり、50%変調の条件ではない。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年5月5日

公式問題PDF（問題PDF）公式正答PDF（公式解答PDF）

出典：公益財団法人日本無線協会第二級海上無線通信士 2026-03 無線工学A A2（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。

制作・確認範囲・誤り報告の手順は静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
