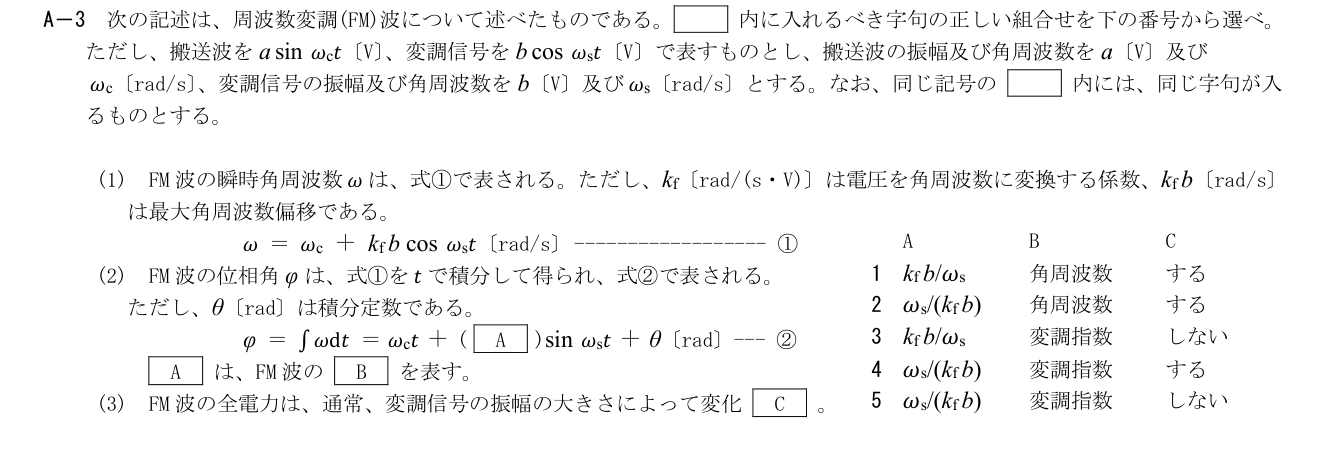

2026年1月試験 第二級陸上無線技術士 無線工学A 問3

次の記述は、周波数変調(FM)波について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、搬送波をa sin ω_c t〔V〕、変調信号をb cos ω_s t〔V〕で表すものとし、搬送波の振幅及び角周波数をa〔V〕及びω_c〔rad/s〕、変調信号の振幅及び角周波数をb〔V〕及びω_s〔rad/s〕とする。なお、同じ記号の□内には、同じ字句が入るものとする。

(1) FM波の瞬時角周波数ωは、式①で表される。ただし、k_f〔rad/(s・V)〕は電圧を角周波数に変換する係数、k_f b〔rad/s〕は最大角周波数偏移である。ω＝ω_c＋k_f b cos ω_s t〔rad/s〕……①

(2) FM波の位相角φは、式①をtで積分して得られ、式②で表される。ただし、θ〔rad〕は積分定数である。φ＝∫ωdt＝ω_c t＋（［A］）sin ω_s t＋θ〔rad〕……②　［A］は、FM波の［B］を表す。

(3) FM波の全電力は、通常、変調信号の振幅の大きさによって変化［C］。
