アは擬似負荷。実アンテナの代わりに送信電力を受ける終端で、電力計を送信機との間に置く。
2026年3月試験 第二級海上無線通信士 無線工学A 問B1
難度
標準

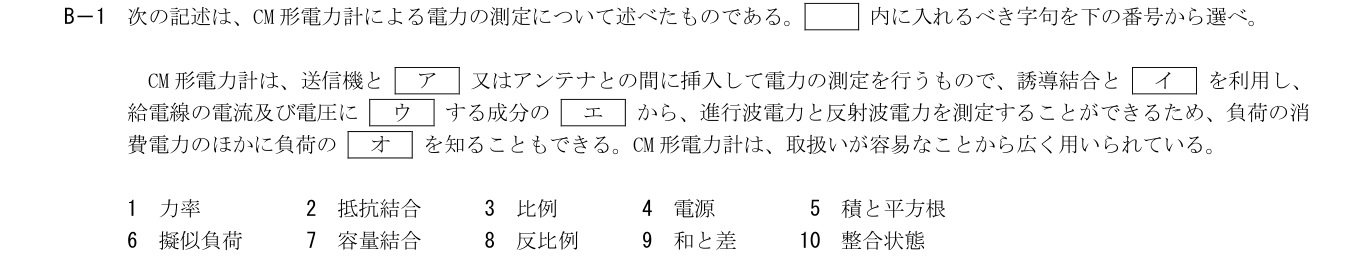

次の記述は、CM形電力計による電力の測定について述べたものである。空欄に入れるべき字句を下の番号から選べ。
CM形電力計は、送信機と ア 又はアンテナとの間に挿入して電力の測定を行うもので、誘導結合と イ を利用し、給電線の電流及び電圧に ウ する成分の エ から、進行波電力と反射波電力を測定することができるため、負荷の消費電力のほかに負荷の オ を知ることもできる。CM形電力計は、取扱いが容易なことから広く用いられている。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
イは容量結合。電界から電圧成分を取り出し、誘導結合で得た電流成分と組み合わせる。
補足Layer 3展開閉じる
ウは比例。検出電圧は線路の電圧又は電流の大きさに比例する。
エは和と差。同位相/逆位相の電圧・電流検出成分を加減して進行波と反射波を分離する。
オは整合状態。反射対進行電力の比から|Γ|=√(Pr/Pf)、VSWR=(1+|Γ|)/(1−|Γ|)を求められる。
ア=6：アは擬似負荷。実アンテナの代わりに送信電力を受ける終端で、電力計を送信機との間に置く。
イ=7：イは容量結合。電界から電圧成分を取り出し、誘導結合で得た電流成分と組み合わせる。
ウ=3：ウは比例。検出電圧は線路の電圧又は電流の大きさに比例する。
エ=9：エは和と差。同位相/逆位相の電圧・電流検出成分を加減して進行波と反射波を分離する。
オ=10：オは整合状態。反射対進行電力の比から|Γ|=√(Pr/Pf)、VSWR=(1+|Γ|)/(1−|Γ|)を求められる。
