2026年3月試験 第二級海上無線通信士 無線工学A 問B2
難度
標準
次の記述は、位相同期ループ(PLL)回路の原理等について述べたものである。空欄に入れるべき字句を下の番号から選べ。なお、同じ記号の空欄には、同じ字句が入るものとする。
(1) 基本的なPLL回路は、二つの入力信号を比較する ア、この出力に含まれる不要な成分を除去するための イ 及びその出力に応じた発振周波数を出力する ウ の三つの主要部分で構成されている。
(2) ウ は、入力の エ に対して周波数が変化する発振器である。
(3) この動作を応用して オ を作ることができるので、多くの無線機器の局部発振器などに用いられている。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
イはLPF。比較器出力の高周波/リプルを除き、平均的な制御電圧をVCOへ与える。
補足Layer 3展開閉じる
ウは電圧制御発振器(VCO)。LPFの出力を周波数変化に変える。
エは電圧。VCOは入力電圧で発振周波数を制御する素子である。
オは周波数シンセサイザ。帰還路に分周器を用いるなどして基準から複数の安定な局発周波数を合成する。
ア=6：アは位相比較器。基準と帰還信号の位相差を誤差信号へ変換する。
イ=7：イはLPF。比較器出力の高周波/リプルを除き、平均的な制御電圧をVCOへ与える。
ウ=8：ウは電圧制御発振器(VCO)。LPFの出力を周波数変化に変える。
エ=4：エは電圧。VCOは入力電圧で発振周波数を制御する素子である。
オ=5：オは周波数シンセサイザ。帰還路に分周器を用いるなどして基準から複数の安定な局発周波数を合成する。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:

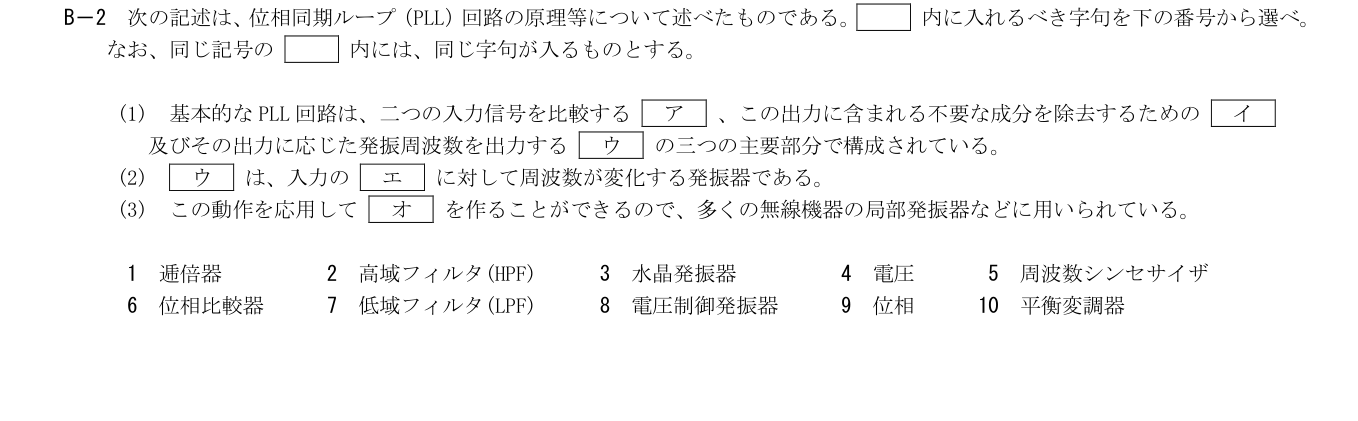

出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-03 無線工学A B2（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
