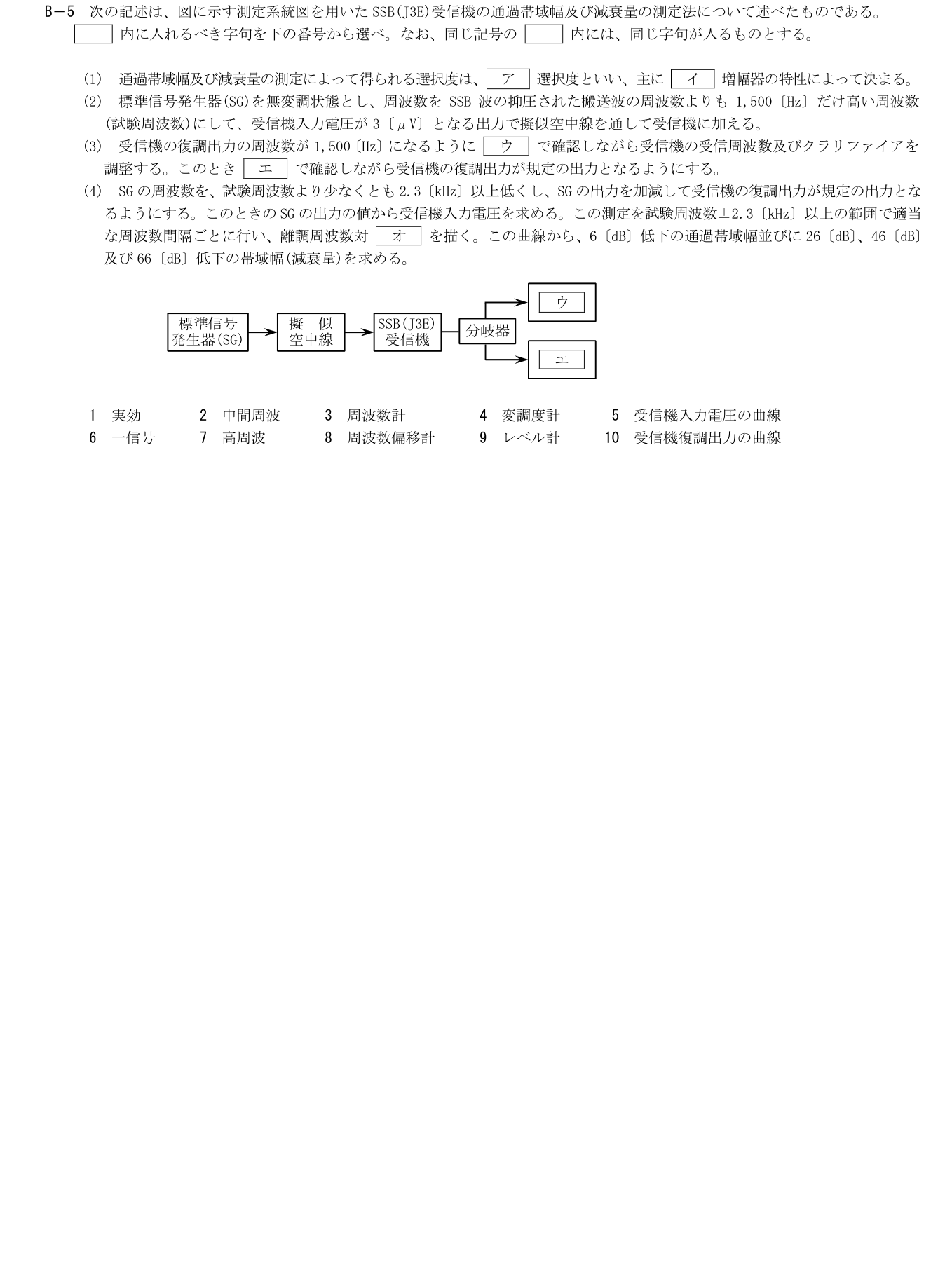

2026年3月試験 第二級海上無線通信士 無線工学A 問B5

次の記述は、図に示す測定系統図を用いたSSB(J3E)受信機の通過帯域幅及び減衰量の測定法について述べたものである。空欄に入れるべき字句を下の番号から選べ。なお、同じ記号の空欄には、同じ字句が入るものとする。

(1) 通過帯域幅及び減衰量の測定によって得られる選択度は、ア 選択度といい、主に イ 増幅器の特性によって決まる。

(2) SGを無変調とし、周波数をSSB波の抑圧された搬送波の周波数よりも1,500〔Hz〕高い試験周波数にし、受信機入力電圧が3〔μV〕となる出力で擬似空中線を通して加える。

(3) 復調出力周波数が1,500〔Hz〕になるように ウ で確認しながら受信周波数及びクラリファイアを調整する。このとき エ で確認しながら受信機の復調出力が規定の出力となるようにする。

(4) SGの周波数を、試験周波数より少なくとも2.3〔kHz〕以上低くし、SGの出力を加減して復調出力が規定の出力となるようにする。このときのSG出力から受信機入力電圧を求める。この測定を試験周波数±2.3〔kHz〕以上の範囲で適当な周波数間隔ごとに行い、離調周波数対 オ を描く。この曲線から6〔dB〕低下の通過帯域幅並びに26〔dB〕、46〔dB〕及び66〔dB〕低下の帯域幅(減衰量)を求める。
