帰還網は位相0で前向き増幅のπ反転を保つ。ループ利得が十分大きければ閉ループ増幅度の大きさは約1/βとなる。

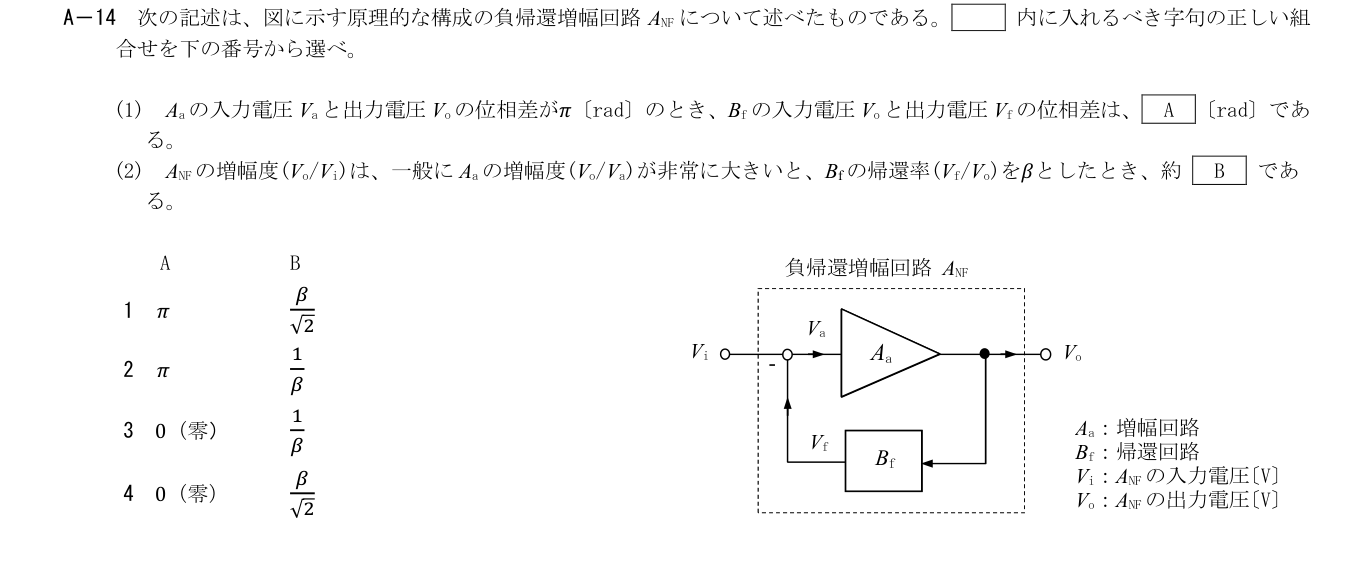

2026年9月試験 第二級海上無線通信士 無線工学の基礎 問14(a)
難度
標準
第二級海上無線通信士 無線工学の基礎 A14
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
ループ全体でπの位相差となる負帰還を考えると、Aaがπ反転するためBfの位相差は0。|Aa|β≫1の近似では閉ループ増幅度の大きさ|Aa|/(1+|Aa|β)≈1/β。
補足Layer 3展開閉じる
π
A/(1+Aβ)≈1/β
Aβ≫1
各選択肢の解説
- 1
π／β/√2
前向き増幅がπ反転するので、負帰還となる帰還網の位相は0である。高ループ利得の増幅度もβ/√2ではない。
- 2
π／1/β
増幅度の大きさ1/βは合うが、帰還網までπ反転するとループ位相が2πとなり本問の負帰還条件ではない。
- 3
0(零)／1/β
帰還網は位相0で前向き増幅のπ反転を保つ。ループ利得が十分大きければ閉ループ増幅度の大きさは約1/βとなる。
- 4
0(零)／β/√2
帰還網の位相0は合うが、高ループ利得時の閉ループ利得は1/βでありβ/√2ではない。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-09 無線工学の基礎 A14（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
