左右の並列RC腕の比を下側抵抗腕の比へ等置すると、実部からRx=(RB/RA)RS、虚部からCx=(RA/RB)CSとなる。

詳細Layer 2

展開

上左Zs=RS/(1+jωRSCS)、上右Zx=Rx/(1+jωRxCx)。平衡条件Zs/Zx=RA/RBを実部・虚部に分けるとRS·RB=Rx·RA、RSCS=RxCxを得る。

補足Layer 3

展開

Zs=RS/(1+jωRSCS)

Zx=Rx/(1+jωRxCx)

Zs/Zx=RA/RB

(RB/RA)RS

(RA/RB)CS

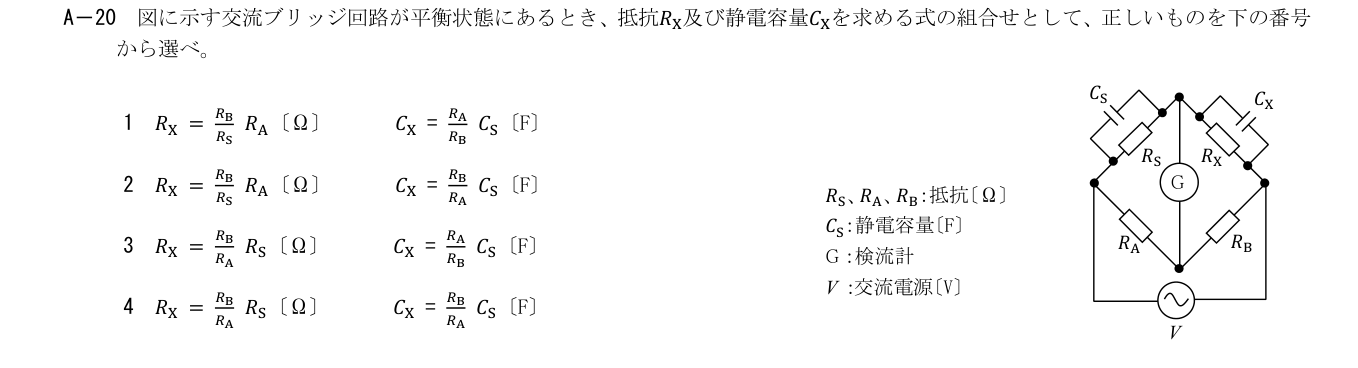

1: Rx=(RB/RS)RA、Cx=(RA/RB)CS
容量式は合うが、抵抗式はRx=(RB/RA)RSでありRSを分母にしない。
2: Rx=(RB/RS)RA、Cx=(RB/RA)CS
抵抗比も容量比も逆の要素を使っており、ブリッジの複素平衡式に合わない。
3: Rx=(RB/RA)RS、Cx=(RA/RB)CS
左右の並列RC腕の比を下側抵抗腕の比へ等置すると、実部からRx=(RB/RA)RS、虚部からCx=(RA/RB)CSとなる。
4: Rx=(RB/RA)RS、Cx=(RB/RA)CS
抵抗式は合うが、容量は抵抗と逆の倍率となりCx=(RA/RB)CSである。
