第二級海上無線通信士2026年9月試験無線工学の基礎問 B4

2026年9月試験第二級海上無線通信士無線工学の基礎問B4

難度

標準

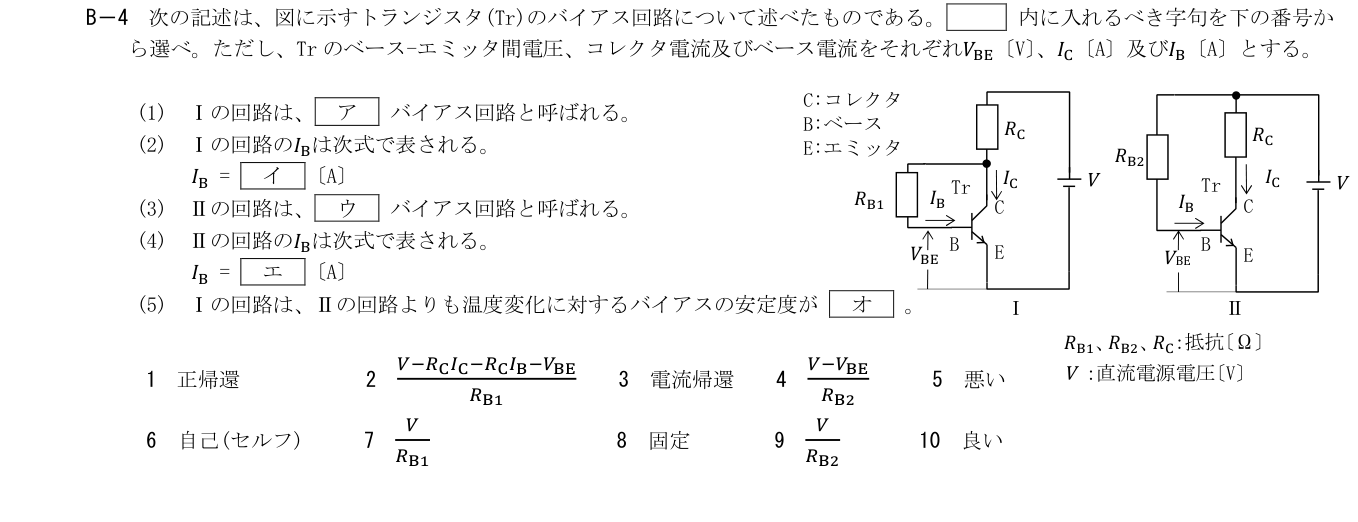

第二級海上無線通信士無線工学の基礎 B4

各枠に一つずつ選んでください。同じ候補を複数の枠で選べます。未回答の枠があっても採点できます。

ア

イ

ウ

エ

オ

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

Ⅰはベース抵抗がコレクタにつながる自己(セルフ)バイアスなので6。

詳細Layer 2

展開

RCの電流はIC+IB。RB1 IB=V−RC(IC+IB)−VBEより候補2。

補足Layer 3

展開

Ⅱはベース抵抗を電源へ直接つなぐ固定バイアスなので8。

Ⅱのベース回路はV=RB2 IB+VBEなのでIB=(V−VBE)/RB2、候補4。

ⅠでICが増すとコレクタ電圧が下がりIBが減る負帰還が働くため、Ⅱより安定度が良いので10。

原図ⅠのRCにはコレクタ電流だけでなくベース電流も流れるため、両方の降下を式に含める。Ⅰはコレクタ-ベースの負帰還による自己バイアス、Ⅱは固定バイアスである。

V=RC(IC+IB)+RB1 IB+VBE

V=RB2 IB+VBE

IC↑→VC↓→IB↓, stabilizing negative feedback
