アは振幅。時間を離散化して、その時刻のアナログ信号の瞬時値を取り出す。
2026年9月試験 第二級海上無線通信士 無線工学A 問B2
難度
標準

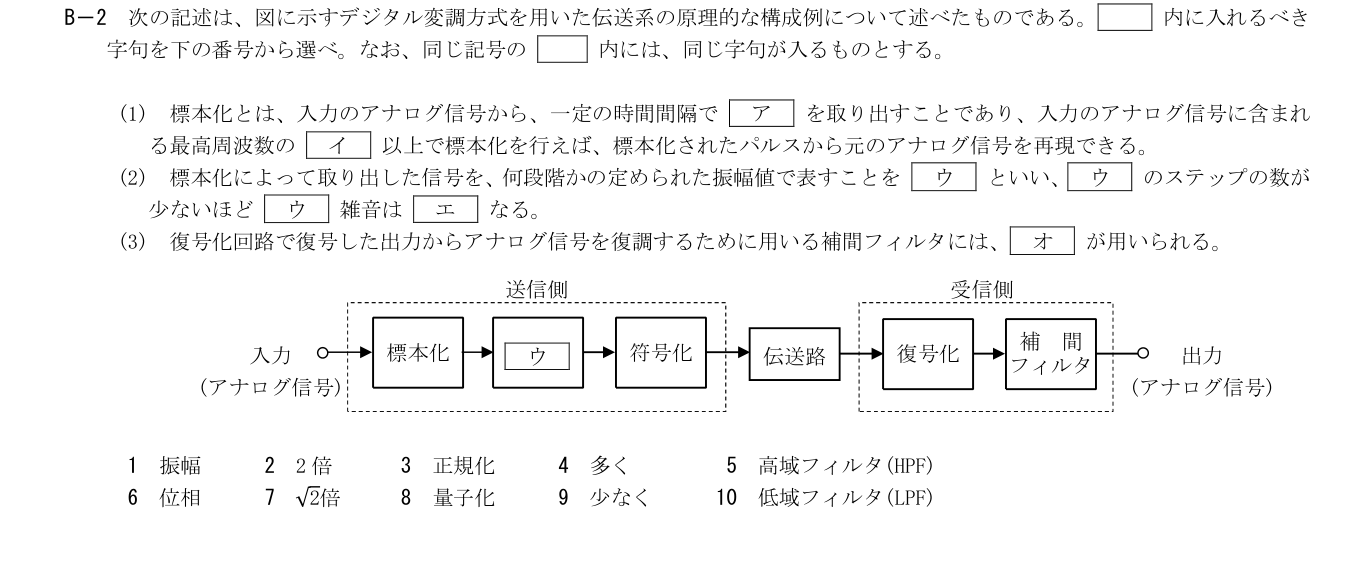

次の記述は、図に示すデジタル変調方式を用いた伝送系の原理的な構成例について述べたものである。空欄に入れるべき字句を下の番号から選べ。なお、同じ記号の空欄には、同じ字句が入るものとする。
(1) 標本化とは、入力のアナログ信号から、一定の時間間隔で ア を取り出すことであり、入力のアナログ信号に含まれる最高周波数の イ 以上で標本化を行えば、標本化されたパルスから元のアナログ信号を再現できる。
(2) 標本化によって取り出した信号を、何段階かの定められた振幅値で表すことを ウ といい、ウのステップの数が少ないほどウ雑音は エ なる。
(3) 復号化回路で復号した出力からアナログ信号を復調するために用いる補間フィルタには、オが用いられる。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
イは2倍。帯域制限された信号の標本化定理による理論限界であり、実際は境界とフィルタに余裕を持たせる。
補足Layer 3展開閉じる
ウは量子化。標本の振幅を有限個の代表値へ丸める。
エは多く。段数が少ないほど量子化幅Δが大きく、通常の量子化誤差電力Δ²/12も増す。
オはLPF。復号した標本列のスペクトルのうち基底帯域を取り出して高域の繰返し成分を除く。
ア=1：アは振幅。時間を離散化して、その時刻のアナログ信号の瞬時値を取り出す。
イ=2：イは2倍。帯域制限された信号の標本化定理による理論限界であり、実際は境界とフィルタに余裕を持たせる。
ウ=8：ウは量子化。標本の振幅を有限個の代表値へ丸める。
エ=4：エは多く。段数が少ないほど量子化幅Δが大きく、通常の量子化誤差電力Δ²/12も増す。
オ=10：オはLPF。復号した標本列のスペクトルのうち基底帯域を取り出して高域の繰返し成分を除く。
