有用出力を直流入力で割る定義どおりの式。
2026年9月試験 第二級海上無線通信士 無線工学A 問4(a)
難度
標準

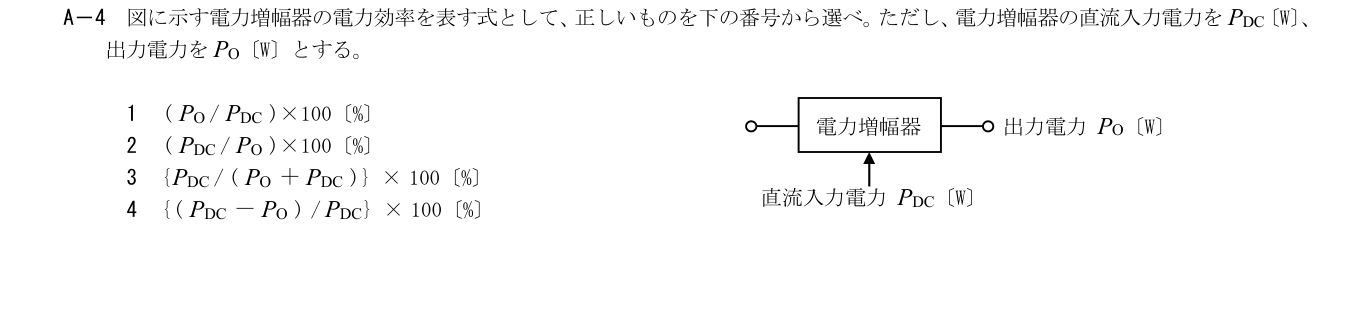

図に示す電力増幅器の電力効率を表す式として、正しいものを下の番号から選べ。ただし、電力増幅器の直流入力電力をPDC〔W〕、出力電力をPO〔W〕とする。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
電力効率は投入した直流電力のうち有用な出力電力になる割合で、η=PO/PDC×100%。損失を無視した理想限界は100%。
各選択肢の解説
- 1
(PO/PDC)×100〔%〕
有用出力を直流入力で割る定義どおりの式。
- 2
(PDC/PO)×100〔%〕
出力と入力の比が逆で、損失があるほど100%を超える不合理な量。
- 3
{PDC/(PO+PDC)}×100〔%〕
入力と出力を足して分母とする定義ではない。損失ゼロでも50%になってしまう。
- 4
{(PDC−PO)/PDC}×100〔%〕
これは直流入力に対する損失割合であり、求める出力への変換効率の補数。
この解説は?
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典:公益財団法人日本無線協会 第二級海上無線通信士 2026-09 無線工学A A4(問題・正答)。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
