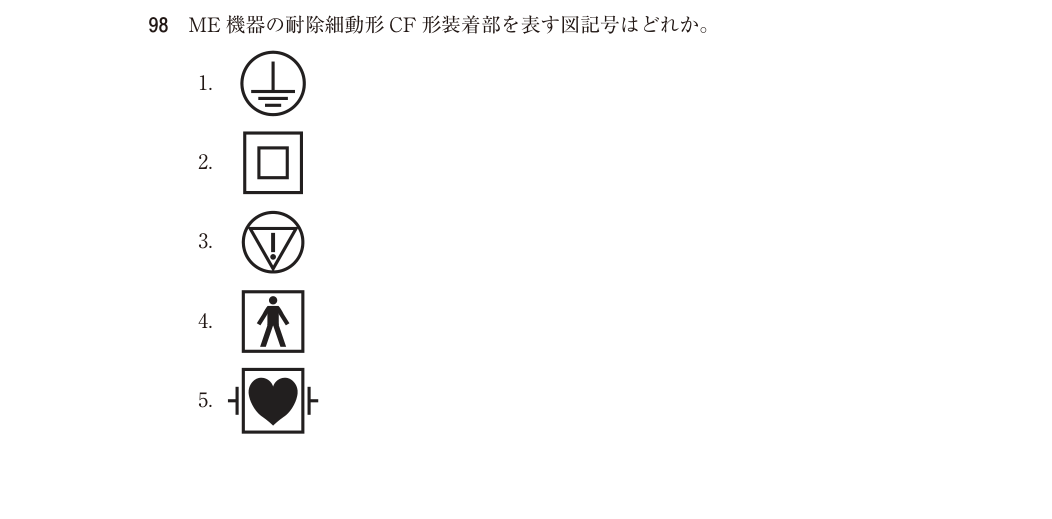

令和8年度 臨床検査技師 午前 問98

各選択肢の解説

1

選択肢1の図記号（添付原図）

1は円で囲まれた接地の記号で、保護接地を示します。CF形装着部を識別する心臓の図や耐除細動の付加記号ではありません。

2

選択肢2の図記号（添付原図）

2は二重の四角で、クラスII機器の記号です。二重絶縁又は強化絶縁による保護の分類を表し、耐除細動形CF形装着部の記号とは異なります。

3

選択肢3の図記号（添付原図）

3は円と三角形の中に感嘆符を含む注意喚起の図です。CF形を識別する心臓の図も、耐除細動を示す左右の付加記号もないため、本問の指定する記号ではありません。

4

選択肢4の図記号（添付原図）

4は四角で囲まれた人物の図で、BF形装着部を表します。心臓の図で識別するCF形とは異なり、この図には耐除細動の左右の付加記号もありません。

5

選択肢5の図記号（添付原図）

正しい選択肢です。5は四角内の心臓の図に左右の耐除細動の付加記号を組み合わせたもので、耐除細動形CF形装着部を表します。
