平行導体の単位長当たりの力はF/L=μ₀I₁I₂/(2πr)。
2025年9月試験 1級電気通信工事施工管理技士 問題A 問2
難度
標準

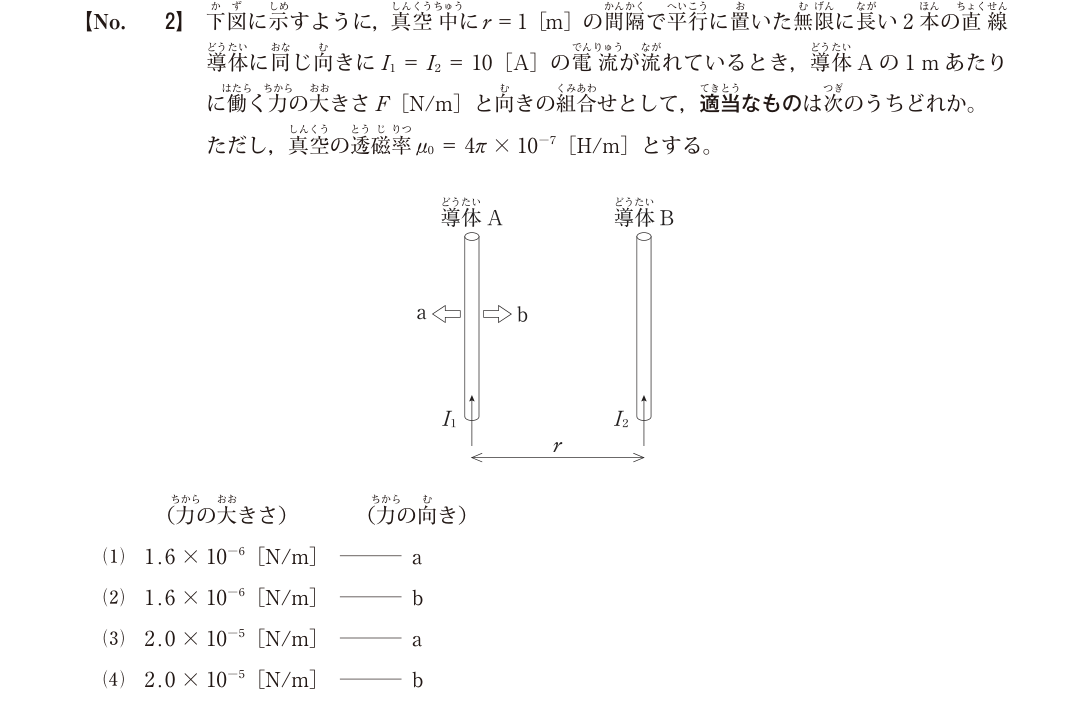

下図に示すように，真空中にr ＝1［m］の間隔で平行に置いた無限に長い2本の直線導体に同じ向きにI₁＝I₂＝10［A］の電流が流れているとき，導体A の1 m あたりに働く力の大きさF［N/m］と向きの組合せとして，適当なものは次のうちどれか。ただし，真空の透磁率μ₀＝4π×10⁻⁷［H/m］とする。（力の大きさ）（力の向き）
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
4π×10⁻⁷×10×10/(2π×1)=2.0×10⁻⁵ N/m。同方向の電流は引き合うため、導体Aへの力はB側のb向き。正答は4。
各選択肢の解説
- ア
1.6×10⁻⁶［N/m］ a
1.6×10⁻⁶ N/mはμ₀I₁I₂/(2πr)の代入値と異なり、向きaも引力に反する。
- イ
1.6×10⁻⁶［N/m］ b
向きbは合うが、力は2.0×10⁻⁵ N/mであり1.6×10⁻⁶ N/mではない。
- ウ
2.0×10⁻⁵［N/m］ a
大きさ2.0×10⁻⁵ N/mは合うが、aはBから離れる向き。同方向電流は反発しない。
- エ
2.0×10⁻⁵［N/m］ b
2.0×10⁻⁵ N/mかつBへ向かうbが、大きさと方向の双方で一致する。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：一般財団法人全国建設研修センター 令和7年度1級電気通信工事施工管理技術検定 第一次検定 試験問題A No.2。ルビ・改行・空白を整理し、添字・指数・分数を文字化。図中の情報は原本画像と併記し、原本の数字選択肢をア・イ・ウ・エに変換。解説は本サイト作成。資料は公開保存コピーから取得。公式サイトからの直接取得・当時の公式原本とのハッシュ一致は未確認。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
