図のG₁、G₂は直列で前向き伝達G=G₁G₂、G₃は出力から減算点へ戻る負帰還。
2026年9月試験 1級電気通信工事施工管理技士 問題A 問19
難度
標準

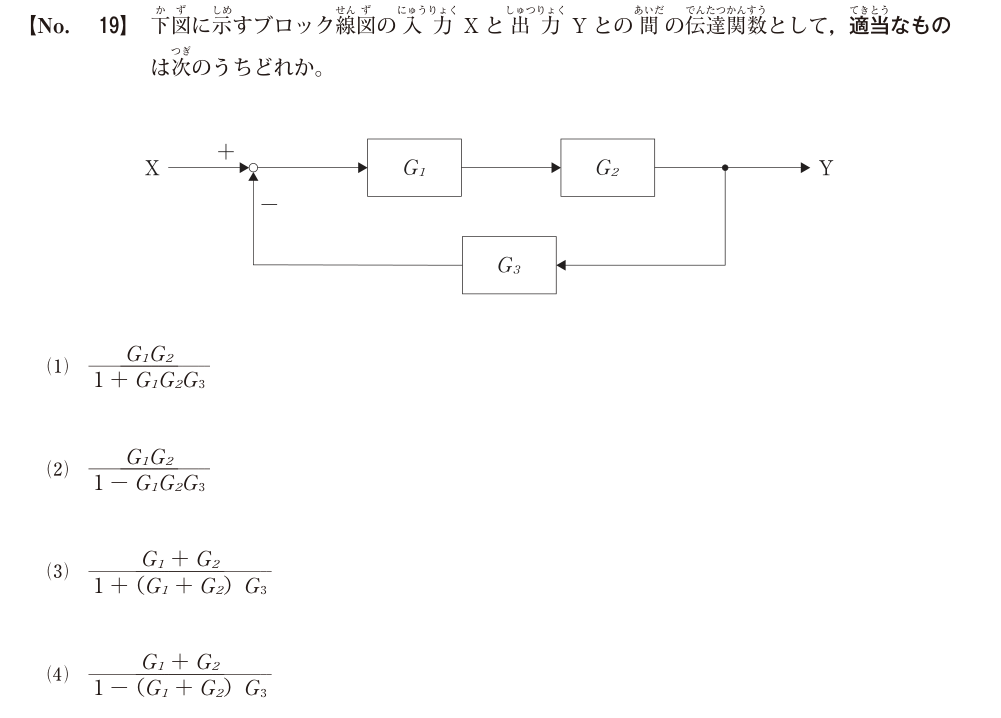

下図に示すブロック線図の入力 X と出力 Y との間の伝達関数として，適当なものは次のうちどれか。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
Y=G₁G₂(X−G₃Y)よりY/X=G₁G₂/(1+G₁G₂G₃)。正答は1。
各選択肢の解説
- ア
G₁G₂/(1 ＋ G₁G₂G₃)
分子G₁G₂は直列の積、分母のプラスは負帰還を解いた結果で正しい。
- イ
G₁G₂/(1 － G₁G₂G₃)
分母が1−G₁G₂G₃なら正帰還を表す。図の和算点では帰還が減算されている。
- ウ
(G₁ ＋ G₂)/{1 ＋ (G₁ ＋ G₂)G₃}
G₁+G₂という分子は二ブロックの並列接続に対応するが、図は直列接続。
- エ
(G₁ ＋ G₂)/{1 － (G₁ ＋ G₂)G₃}
分子の和は接続に、分母のマイナスは帰還符号に、それぞれ反する。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：一般財団法人全国建設研修センター 令和8年度1級電気通信工事施工管理技術検定 第一次検定 試験問題A No.19。ルビ・改行・空白を整理し、添字・指数・分数を文字化。図中の情報は原本画像と併記し、原本の数字選択肢をア・イ・ウ・エに変換。解説は本サイト作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
