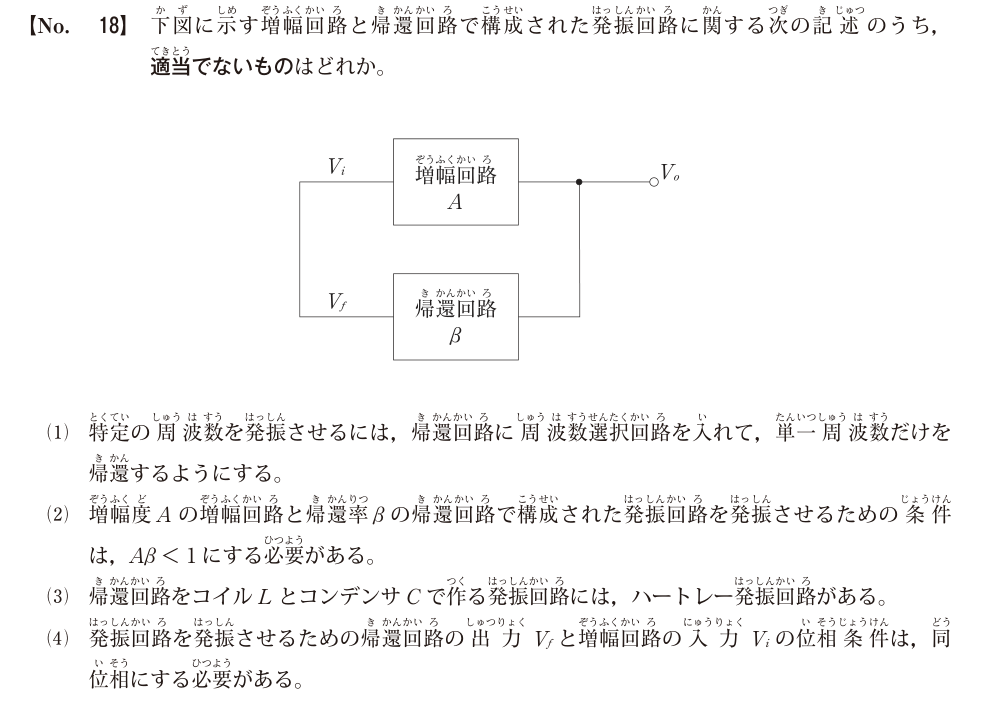

2026年9月試験 1級電気通信工事施工管理技士 問題A 問18

各選択肢の解説

ア

特定の周波数を発振させるには，帰還回路に周波数選択回路を入れて，単一周波数だけを帰還するようにする。

帰還経路に周波数選択回路を置くと、条件を満たす周波数を優先的に帰還できる。

イ

増幅度 A の増幅回路と帰還率βの帰還回路で構成された発振回路を発振させるための条件は，Aβ ＜ 1 にする必要がある。

|Aβ|<1では帰還信号が周回するたび弱くなり、発振を開始・維持できない。

ウ

帰還回路をコイル L とコンデンサ C で作る発振回路には，ハートレー発振回路がある。

ハートレー発振器はコイルとコンデンサのLC共振を利用する。

エ

発振回路を発振させるための帰還回路の出力 Vと増幅回路の入力 Vの位相条件は，同位相にする必要がある。

帰還出力V_fが入力V_iと同位相なら正帰還となり、発振の位相条件を満たす。
