混変調は強い不要波が通過帯域外にあっても前段の非直線性で希望波へ不要波の変調が乗り移る。ア=7『帯域外』。
2026年8月試験 第一級アマチュア無線技士 無線工学 問B-3
難度
標準

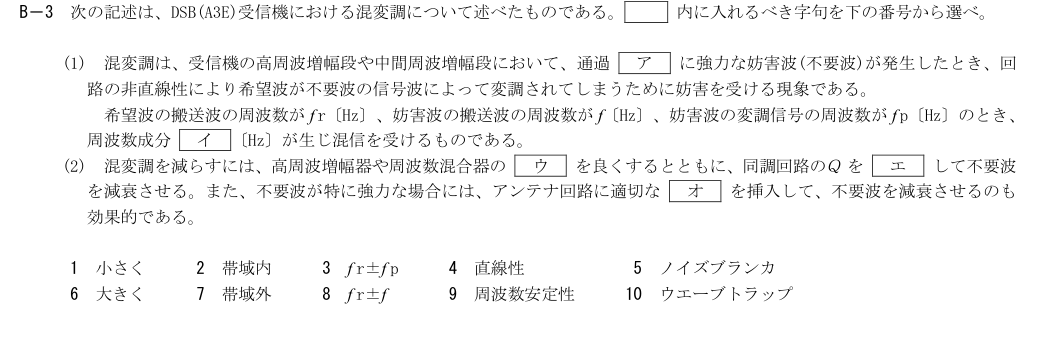

B－3 次の記述は、DSB(A3E)受信機における混変調について述べたものである。 内に入れるべき字句を下の番号から選べ。
(1) 混変調は、受信機の高周波増幅段や中間周波増幅段において、通過 ア に強力な妨害波(不要波)が発生したとき、回
路の非直線性により希望波が不要波の信号波によって変調されてしまうために妨害を受ける現象である。
希望波の搬送波の周波数がf r〔Hz〕、妨害波の搬送波の周波数がf〔Hz〕、妨害波の変調信号の周波数がf p〔Hz〕のとき、
周波数成分 イ 〔Hz〕が生じ混信を受けるものである。
(2) 混変調を減らすには、高周波増幅器や周波数混合器の ウ を良くするとともに、同調回路のQ を エ して不要波
を減衰させる。また、不要波が特に強力な場合には、アンテナ回路に適切な オ を挿入して、不要波を減衰させるのも
効果的である。
1 小さく 2 帯域内 3 f r±f p 4 直線性 5 ノイズブランカ
6 大きく 7 帯域外 8 f r±f 9 周波数安定性 10 ウエーブトラップ
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
希望搬送波frが妨害波の変調周波数fpで変調され、fr±fp成分が生じる。イ=3。
補足Layer 3展開閉じる
非直線性で発生するので高周波増幅器・ミキサの直線性を改善する。ウ=4。
同調回路のQを大きくして選択度を上げ、帯域外不要波を減衰させる。エ=6。
特定の強い不要波はアンテナ側にウェーブトラップを入れて選択的に除く。オ=10。
